上一篇文章中，已經敘述了開關升壓電路的工作原理，本章將開始敘述該升壓電路的閉環控制及其穩定性。將上一篇文章中的圖2粘貼于此用于建立開關電源的閉環控制模型。

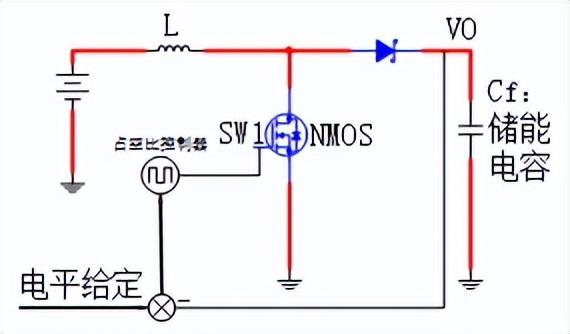

圖1 基本的開關電源電路

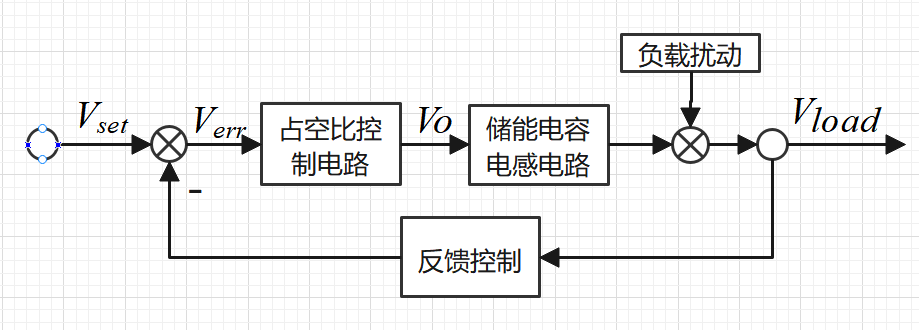

圖2 基本的開關電源控制（boost型）

圖2是一種典型的開關電源控制框圖，通過對負載端進行電壓取樣形成反饋電壓與參考電平Vset形成誤差電壓Verr，該Verr控制占空比形成輸出電壓V0，考慮到負載擾動只會使電壓降低，因此該電路只需對電壓升高以補償由于負載帶來的壓降損失，同時考慮到電感和電容是線性元件，那么提高通過增加占空比必然會得到穩定的電壓輸出。

這里若以圖1的電路作為實例，則此時圖2變成如圖3的控制框圖。

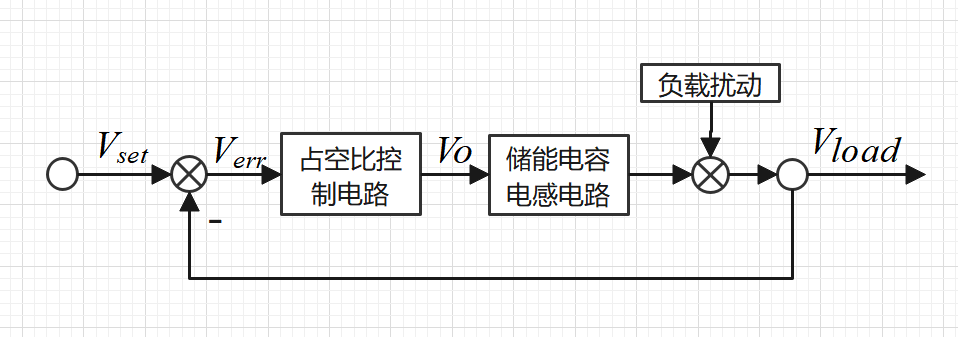

圖3 圖1的控制框圖

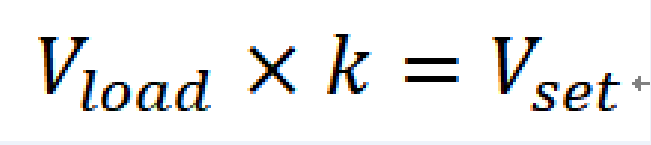

可以看到，若給定了Vset，且考慮到當電路的輸出完全跟蹤了輸入時（穩態）此時Verr=0；因此輸出電壓為Vload=Vset。若如圖2的情形，在反饋端加入一個反饋機制，如比例反饋，設反饋因子為k，則當電路輸出完全跟蹤輸入時，有：

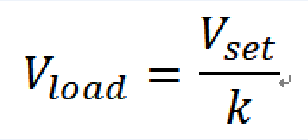

因此，可以通過調節反饋因子得到任意輸出的電壓值（理想情況是這樣，即電感永遠不飽和，電容耐壓滿足條件，二極管不被擊穿等）即:
