開關電源如何抑制輸出紋波的方法介紹

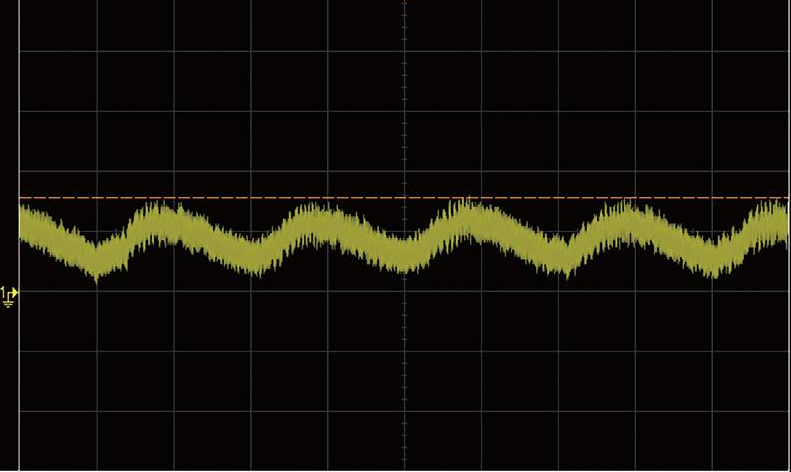

開關電源輸出紋波成分主要包含兩種：開關紋波和工頻紋波。

開關紋波指的是MOS管或IGBT等功率開關器件在開通和關斷時產生的輸出電壓紋波。這種紋波一般可以通過調節輸出濾波器參數可以得以減小。

工頻紋波指的是輸入交流電經過整流濾波后還存在的低頻電壓紋波，其頻率與交流電網頻率成一定的倍數關系，橋式整流的低頻紋波頻率為交流頻率的2倍，半波整流為1倍交流頻率。將整流濾波后的直流電作為高頻DC-DC變換器的輸入，DC-DC變換器的輸出往往含有工頻紋波，這是很難靠輸出濾波器濾除的，因為高頻DC-DC輸出濾波器只對較高頻率的紋波起作用。

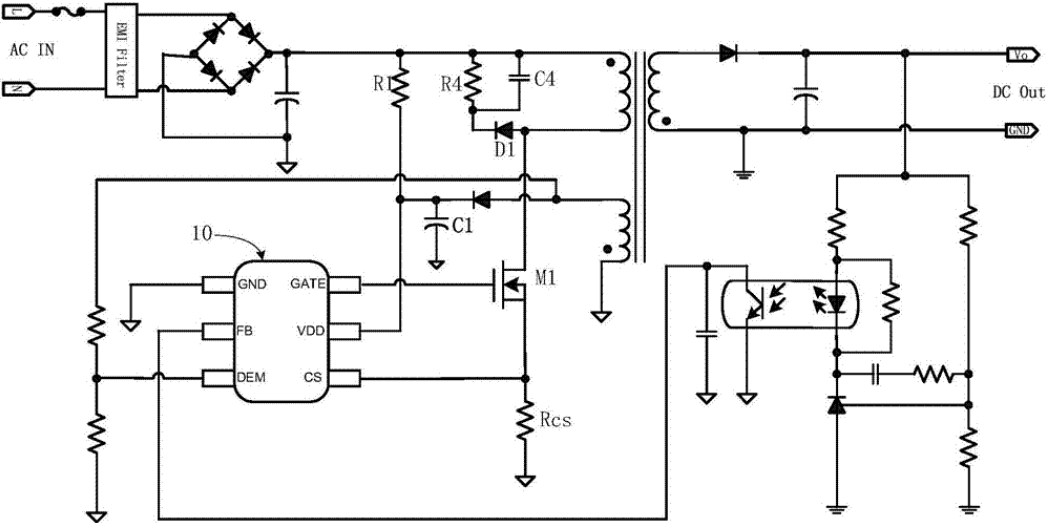

目前，較為流行的抑制工頻紋波的方法主要有兩種，一種是通過加入前饋調節，這種是最常用的，例如峰值電流模式的反激電源，當輸入電壓變大時，據 dI=dV*t/L，原邊電流同步增大，經過采樣送入環路，當前周期內就能調節開關管的占空比，不用等到輸出發生了變化再做調節，大大縮短了延時，從而使得輸出沒有工頻紋波。

另一種是通過提高帶寬，使得低頻段有很高的增益，對輸出電壓低頻波動能快速做出調節，從而能將低頻紋波抑制得很小，但不能完全濾除。但這種方法一般用于開關頻率很高的場合，500kHz或以上。
