開關電源的輸出二極管如何選取

開關電源的輸出二極管選取一般要考慮以下因素：

根據電源的開關速度來選取不同反向恢復時間的二極管

確認二極管承受的反向電壓來選取其耐壓值

根據輸出電流的情況來選取二極管的電流范圍

根據二極管上損耗的功率來選擇其封裝

二級管的類型有普通二極管、快恢復二極管、超快恢復二極管、肖特基二極管。在開關電源中，普通二極管用于整流，比如用于將AC市電整流成DC直流的整流橋電路中。快恢復二極管可用于RCD回路。而超快恢復二極管、肖特基二極管一般用在次級輸出的回路中。

那為什么次級輸出的二極管要用超快恢復二極管、肖特基二極管呢?這是因為這個回路要求二極管的反向恢復時間要短，如果長了，整個回路就會工作異常。一般快恢復二極管反向時間一般在150ns-500ns 之間，超快恢復二極管反向恢復時間一般在100nS 以下，肖特基二極管一般在10nS~40nS。

如何理解二極管的反向恢復過程?

另外快恢復二極管、超快恢復二極管、肖特基二極管的導通壓降也比較小，那么損耗功率也會比較小。

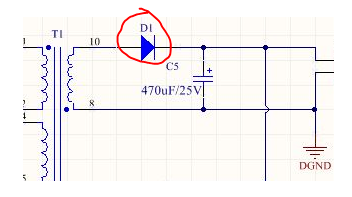

反激輸出二極管選擇類型：

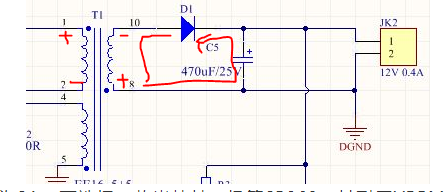

耐壓選擇：

一般都會選擇超快恢復的二極管或肖特基二極管，是選擇肖特基還是超快恢復二極管?這得看輸出二極管的反向耐壓了，肖特基的耐壓大多在200V 以下，如果輸出二極管的反向耐壓小于200V 是可以選擇肖特基，如果大于200V 就選擇超快恢復的二極管。

在耐壓低的場景下，總體來說肖特基更好，但是肖特基價格也會更貴。

電流選擇：

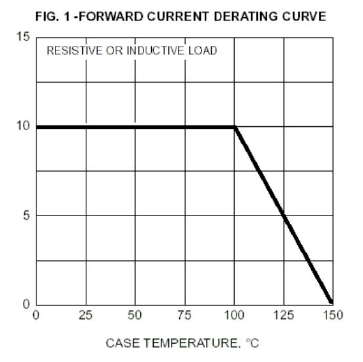

一般輸出二極管電流都是會按照輸出電流的1.2倍以上進行選取，在溫度比較高的的時候，二極管的電流是會降額的。所以需要確認在高溫情況下，二極管是不是正常工作。為了保留余量，高溫環境下產品可以直接按照輸出電流的3-5 倍選取。

實例計算(耐壓)：

輸入電壓：AC88V~264V，

變壓器主繞組N1與輸出繞組匝比N2：60/6額定輸出電壓：6V

額定輸出電流：2A

二極管耐壓=Vdcmax * N2/N1+Vo =264x1.414x6/60 + 6=43.3V

按照1.2倍留余量，應要耐壓43.3x1.2=51.96V

輸出電流為2A，可選擇一款肖特基二極管SR360，其耐壓VRPM : 60 (V)，If：3A。
