在開關的故障現象中，讓人最頭疼的莫過于由于電源短路造成產品損壞，因為短路故障會導致電源的絕大部分零件失效，而且如果維修技術員沒有電源的深厚基本功的話，那么維修出來的良品很大一部分是有隱患的。

所以良好的短路保護線路是保證產品良率的有效手段。

根據電源的輸出功率大小，我們可以將短路保護線路分為小功率短路保護線路、中功率保護線路和限流短路保護線路。

我們以最簡單的 UC3842 為例來說明各個保護線路，UC3842 腳位如下圖所示：

下圖是小功率短路保護電路，其原理簡述如下：

假設我們的電源輸出短路，即輸出電壓為 0，那么光耦 OT1 就不會導通，UC3842 第 1 腳電壓就會上升至 5V 左右，經過 R2 與 R3 的分壓后，電壓會超過 TL431 的基準 2.5V，由于 REF 腳電壓升高，所以 TL431 陰極電壓拉低，即 UC3842 第 7 腳 VCC 電位被拉低，IC 停止工作。UC3842 停止工作后第 1 腳電位消失，TL431 不導通 UC3842 第 7 腳電位上升，UC3842 重新啟動，周而復始。當短路現象消失后，電路可以自動恢復成正常工作狀態。

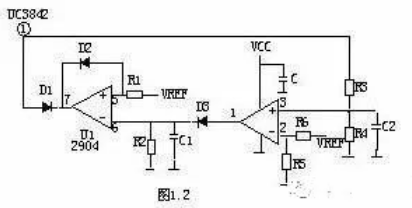

下圖是中功率短路保護電路，其原理簡述如下：

假設我們的電源輸出短路，UC3842 第 1 腳電壓上升,經過 R3 和 R4 分壓得到 U1 第 3 腳電位高于第 2 腳，比較器 U1 的第 1 腳輸出高電位，給 C1 充電，當 C1 兩端電壓超過第 5 腳基準電壓時，也就是 U1 的第 6 腳電壓高于第 5 腳時，U1 的第 7 腳輸出低電位，UC3842 第 1 腳電壓通過 D1 和 U1 拉低，當第 1 腳電壓低于 1V 后，UCC3842 就會停止工作，輸出電壓為 0V，周而復始，當短路消失后電路正常工作。R2、C1 是充放電時間常數，如果參數沒有調好，太快觸發或者太慢觸發，短路保護都起不了作用。

下圖是限流、短路保護電路。其工作原理簡述如下：

當輸出電路短路或過流時，變壓器源邊電流逐漸增大，R3 兩端電壓降增大，U3842 的第 3 腳電流檢測 CS 的引腳電壓升高，UC3842 的第 6 腳輸出占空比逐漸增大，當第 3 引腳電壓超過 1V 時，UC3842 啟動保護措施無輸出。
