開關電源的電路組成介紹

開關電源是各種電子設備穩壓電源的主流產品，其性能優劣直接關系到電子設備的技術指標及能否安全可靠地工作。

它可以將交流電轉換成直流電，或者將直流電轉換成交流電。它的主要功能電路包括變壓器、濾波器、控制電路、輸出電路等。變壓器可以將交流電轉換成直流電，濾波器可以消除電源中的雜散電流，控制電路可以控制電源的輸出，輸出電路可以將電源的輸出調節到所需的電壓和電流。此外，開關電源還具有節能、高效、穩定性高等優點，因此被廣泛應用于電腦、電視、家用電器等電子設備中。

你知道開關電源由什么組成的嗎？

開關電源大致由主電路、開關電源控制電路、檢測電路、輔助電源四大部份組成。

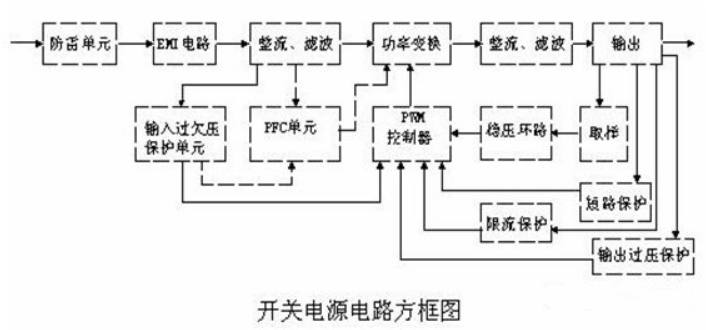

開關電源的主要電路是由輸入電磁干擾濾波器（EMI）、整流濾波電路、功率變換電路、PWM控制器電路、輸出整流濾波電路組成。輔助電路有輸入過欠壓保護電路、輸出過欠壓保護電路、輸出過流保護電路、輸出短路保護電路等。開關電源的電路組成方框圖如下：

1、主電路

沖擊電流限幅：限制接通電源瞬間輸入側的沖擊電流。

輸入濾波器：其作用是過濾電網存在的雜波及阻礙本機產生的雜波反饋回電網。

整流與濾波：將電網交流電源直接整流為較平滑的直流電。

逆變：將整流后的直流電變?yōu)楦哳l交流電，這是高頻開關電源的核心部分。

輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。

2、控制電路

一方面從輸出端取樣，與設定值進行比較，然后去控制逆變器，改變其脈寬或脈頻，使輸出穩定，另一方面，根據測試電路提供的數據，經保護電路鑒別，提供控制電路對電源進行各種保護措施。

3、檢測電路

提供保護電路中正在運行中各種參數和各種儀表數據。

4、輔助電源

實現電源的軟件（遠程）啟動，為保護電路和控制電路（PWM等芯片）工作供電。
