晶振,晶振怎么判斷好壞? - 壹芯微

如今的電子科技時代，我們已離不開生活中的智能產品，尤其是手機，在這個移動支付的快節奏城市，如果離開手機一分鐘，恐怕會有諸多不便。而手機卻依賴它，一顆比米粒還要小的晶振，決定了整塊電路板的“生死”。如果它不運作，整個系統就會癱瘓，在行業中被人們堪比為電路板的心臟。那么如何判斷晶振的好壞呢?下面簡單的介紹下：

1.外觀標識檢測

(1)晶振外觀觀察：從外殼到基座及引線，有條件的可以使用放大鏡觀看，從不同角度進行不同方位的檢查，光亮程度是否有模糊的地方，外殼是否干凈等，新的晶振外表基本沒有明顯的手印和附帶的其他碎屑，外殼和基座之間的壓封貼合部分整齊不突出并無瑕疵。

(2)印字標識觀察：正品原廠生產的晶振，外殼的正面在晶振檢測通過后，才會進入下一道工序，激光印字，印字是采用激光打印的方式進行印字，都是經過激光機器調試后打印，從激光的力度和角度，都是有嚴格的規格要求，印字大小整體比例合適，清晰整齊，看起來很舒適，突出晶振廠家標識。

(3)包裝風格：晶振原廠出庫的晶振，都是統一要求包裝，包裝風格外觀干凈大方，外盒有明顯帶有公司商標或者公司名稱的產品標簽，封裝標簽中含有產品型號、規格大小、精度要求、電阻多少、數量多少、QC檢測確認、生產日期等主要晶振參數信息，便于用于客戶方面核查入倉和生產、核對，也是產品生產全程可追溯的重要一環。

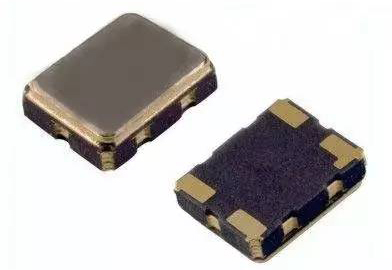

有源晶振

2.用萬用表(R×10k擋)測晶振兩端的電阻值，若為無窮大，說明晶振無短路或漏電;再將試電筆插入市電插孔內，用手指捏住晶振的任一引腳，將另一引腳碰觸試電筆頂端的金屬部分，若試電筆氖泡發紅，說明晶振是好的;若氖泡不亮，則說明晶振損壞。

3.測試輸出腳電壓。一般正常情況下，大約是電源電壓的一半。因?yàn)檩敵龅氖钦也?峰峰值接近源電壓)，用萬用表測試時，就差不多是一半啦。

4.用數字電容表(或數字萬用表的電容檔)測量其電容，一般損壞的晶振容量明顯減小(不同的晶振其正常容量具有一定的范圍)

5.貼近耳朵輕搖，有聲音就一定是壞的(內部的晶體已經碎了，還能用的話頻率也變了)

6.用代換法或示波器測量。

以上就是檢測晶振好壞的方法了，還有一個小竅門，就是弄一節1.5V的電池接在晶振的兩端把晶振放到耳邊仔細的聽，當聽到噠噠的聲音那就說明它起振了，就是好的。
