1.反相比例運放

反相比例電路

反相計算公式

注：uo與 ui 極性相反，因為 ui 加在反相輸入端；

R2作為靜態平衡電阻，需滿足R2 = R1 // RF。

2.同相比例運放

同相比例電路

同相計算公式

注：uo與 ui 極性相同，因為ui 加在同相輸入端；

放大倍數只能大于1。

3.電壓跟隨器

同相比例運放電路的變種，放大倍數=1時。

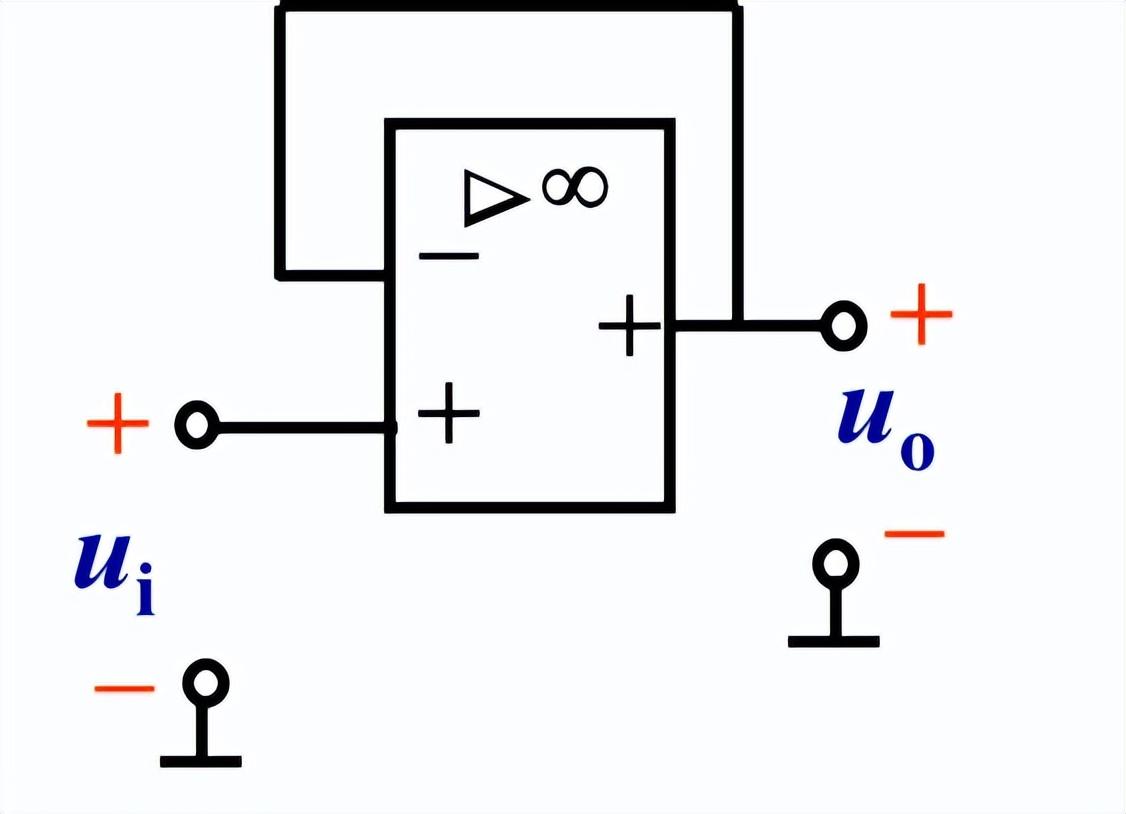

電壓跟隨器

R1=無窮大 且 RF = 0 時，uo = ui。

作用：隔離；緩沖；阻抗匹配。

4.減法運算電路（差動比例）

差動比例運放電路

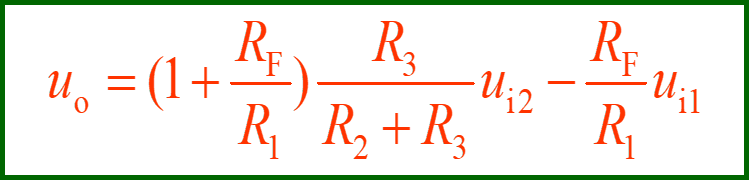

差動比率電路公式

常用以下情形：

（1）若 R1 = R2 ，R3 = RF，則：

情形（1）計算公式

（2）若 R1 = R2 = R3 = RF，則：

情形（2）計算公式

以上為常用的運放電路。

5.公式推導原則

集成運放輸入端的“虛短”和“虛斷”。

虛短：相當于兩輸入端之間短路, 但又未真正短路，故稱 “虛短路” 。

虛短

虛斷：相當于兩輸入端之間斷路，但又未真正斷路，故稱 “虛斷路”。

虛斷

6.實際應用

實際應用中，為保證精度，反饋電阻RF常選用精密電阻；

有時，為了保證放大倍數，也可以選用電位計（滑動變阻器），通過滑動阻值，實現放大倍數需求。但確定阻值后需要點膠固定，環境惡劣的振動條件下無法保證阻值可靠性，所以，多數將滑動變阻器定義為禁限用元器件。
