晶閘管的管腳判別方法介紹

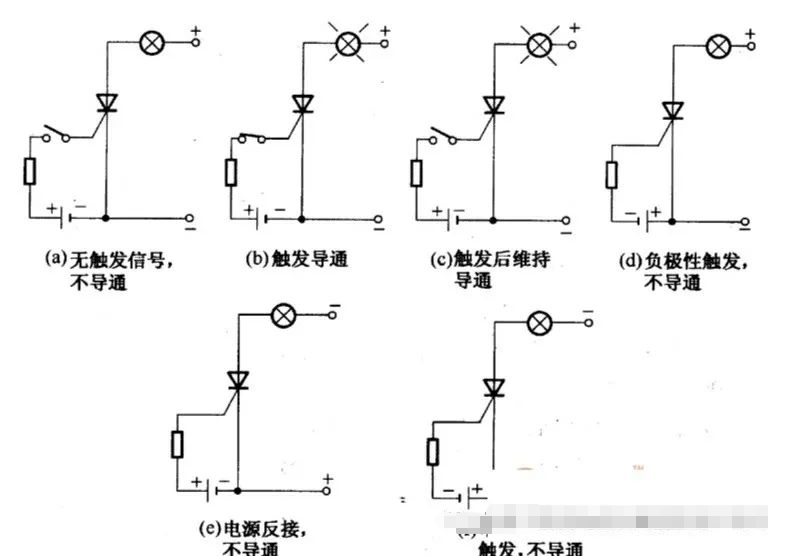

晶閘管是晶體閘流管的簡稱，又稱作可控硅整流器(SCR)，是由三個PN結構成的一種大功率半導體器件。在性能上，晶閘管不僅具有單向導電性，而且還具有比硅整流元件更為可貴的可控性，它只有導通和關斷兩種狀態。

晶閘管的管腳判別方法

晶閘管三個極的方法很簡單，根據P-N結的原理，只要用萬用表測量一下三個極之間的電阻值就可以。晶閘管管腳的判別可用下述方法：

1、先用萬用表R*1K擋測量三腳之間的阻值，阻值小的兩腳分別為控制極和陰極，所剩的一腳為陽極。

2、再將萬用表置于R*10K擋，用手指捏住陽極和另一腳，且不讓兩腳接觸，黑表筆接陽極，紅表筆接剩下的一腳，如表針向右擺動，說明紅表筆所接為陰極，不擺動則為控制極。
