帶有運算放大器的經典電路

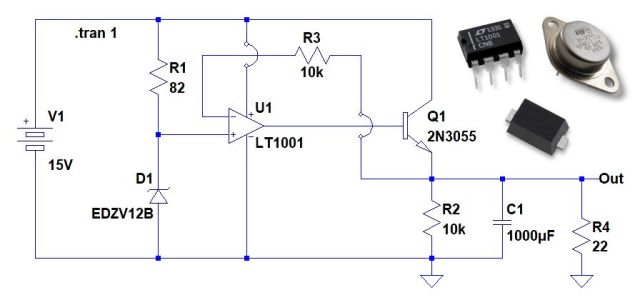

在圖 1 中，可以看到一個經典電路。其中包含三個主要組件：齊納二極管、運算放大器和晶體管。在各個節點執行一些模擬，更改組件的值。在此原理圖中，電源電壓為 15 V。輸出端所需的電壓為 12 V。器件的電流取決于晶體管。這些是最重要的使用組件：

齊納二極管的型號是EDZV12B (12 V)。

運算放大器的型號是LT1001。

使用的晶體管是2N3055，用于大電流和中功率應用。

圖 1：帶有運算放大器的經典電路的電氣圖

研究電流和功率

從觀察通過電路的電流開始。主要值如下：

通過 R1 的電流：36.4 mA

通過齊納二極管 D1 的電流：36.4 mA

R1和D1通過相同的電流

流經運算放大器同相引腳的電流：僅 8.16 pA(幾乎沒有電流)

通過 R3 的電流：7.96 pA(幾乎沒有電流)

通過 R4(負載)的電流：546 mA

觀察單個電子元件上的耗散功率(以瓦特為單位)：

R1 的耗散功率：108.66252 mW

齊納 D1 的耗散功率：437.37723 mW

運算放大器的耗散功率：28.495907 mW

R3 的耗散功率：0 W

R2 的耗散功率：14.435963 mW

晶體管 Q1 的耗散功率：1.6053177 W

R4 的耗散功率(負載)：6.5618016 W

V1電池產生的功率為8.756091 W。

電路效率

根據以上測量的數據，可以確定電路的效率程度。計算效率的公式為：

其中P(Output)是輸出功率，P(Input)是輸入功率。電路的所有元件顯然都耗散了一定的能量;因此，該系統的效率不是 100%。使用 CC 中原理圖的組件，電路的效率等于：

它不是一個非常有效的電路，其中大量能量因未使用的熱量而損失，尤其是晶體管 Q1。你可以使用這個完整的關系：

參數掃描

現在通過對所用電子元件的不同值進行一些掃描來檢查電路的行為。讓我們從觀察電路效率圖開始，使用 1 Ω 和 80 Ω 之間的不同負載值。要進行掃描，只需將負載電阻值設置為 {LOAD} 變量并輸入 SPICE 指令：

.STEP 參數加載 1 80 1

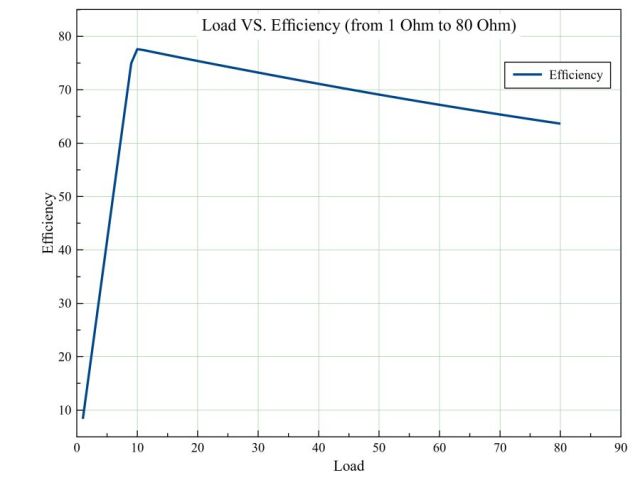

結果如圖2所示。當負載電阻約為 10 Ω 時，電路具有最大效率 (77.6%)。

圖 2：具有可變負載值的效率圖

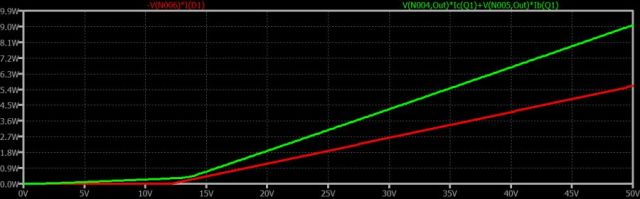

另一個有趣的掃描模擬涉及增加電源電壓以測量晶體管和齊納二極管的相對耗散。從圖 3 中的圖表可以看出，必須謹慎選擇電源電壓，以免對齊納二極管和晶體管造成壓力。該圖顯示了在電源電壓從理論 0 V 增加到 50 V 期間齊納二極管(紅線)和晶體管(綠線)的耗散。

圖 3：齊納二極管和晶體管的功耗曲線圖
