2023-07-28 瀏覽：-基于穩壓二極管設計的恒流電路介紹
1.穩壓二極管恒流電路，主要是利用穩壓二極管的穩壓特性。

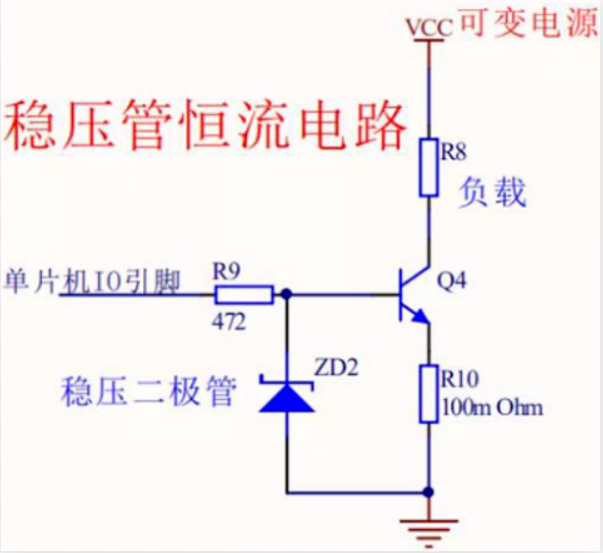

穩壓二極管恒流電路
穩壓二極管的恒流電路中，三極管Q4的基級電壓被限定在穩壓二極管工作的穩定電壓Uzd下，因此R10電阻的電壓等于Uzd減去三極管基級與發射級的導通壓降0.7V，即U=Uzd-0.7保持恒定不變，所以流過R10電阻的電流在VCC電源即使可變的條件下也是固定不變，也就是R8負載的電流保持不變，達到恒流的效果。
