基于UC3842的醫療開關電源設計|壹芯微

醫療電源是對安規及EMI、EMC比較高的設備，作為綠色開關電源，將在21世紀給人類社會帶來巨大的變化。性能優良的醫療設備系統離不開性能優良的控制模塊，而控制模塊的性能在很大程度上取決于供電電源的性能，所以高質量的供電電源系統在整個醫療系統中占有相當重要的位置。鑒于此，本文提出了一種基于UC3842的醫療開關電源設計方案，該方案通過小型高頻變壓器實現輸出和輸入的完全隔離，不僅提高了電源的效率，簡化了外圍電路，也降低了電源的成本和體積。電源輸出電壓穩定，波紋小，不間斷性能可靠同時又不會對其他設備產生輻射和傳導干擾。

1.單端反激式變換電路

單端反激式變換的典型結構如圖1所示。單端是指變壓器的磁心僅工作在磁滯回線的一側;反激是指當開關管導通時，在初級線圈中儲存能量，而次級線圈不通，當開關管關閉的時候，初級線圈中的能量通過次級線圈釋放給負載。這是一種成本低的調整器，可以做到輸入輸出部分的完全隔離，有較好的電壓調整率。

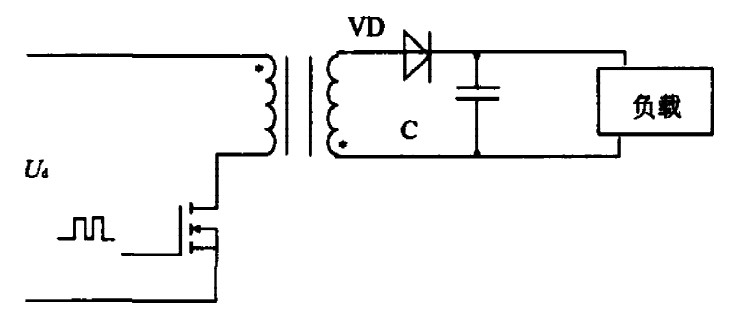

圖1單端反激式變換器

2.UC3842特點

UC3842是目前流行的電流型PWM信號發生器，具有精度高、電壓穩定、外圍電路簡單、價格低廉等優點。其原理框圖如圖2所示。由5V基準電壓源、控制占空比調定的振蕩器、電流測定比較器、PWM鎖存器、高增益E/A誤差放大器和適用于驅動功率MOSFET的大電流推挽輸出電路等組成。其主要特點是：

(1)外接元件少，外圍電路簡單，價格便宜;

(2)無需輸入變壓器，起動電流小(小于1mA);

(3)具有精密的電壓基準源(±1%);

(4)大電流(1A)PWM輸出級，可直接驅動功率MOS管;

(5)有欠電壓封鎖和過電流保護功能;

(6)工作頻率可達500kHz。

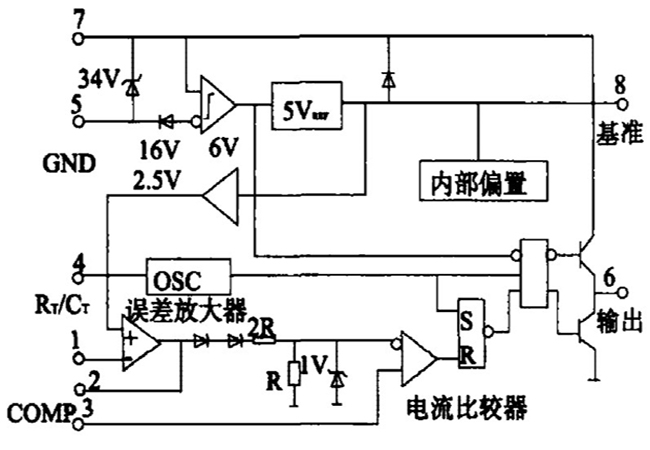

圖2UC3842原理框圖

UC3842芯片能同時滿足較好的電氣性能和較低的成本，因而被廣泛地用于20~80W的小功率開關電源。圖2中8腳是其內部基準電壓(5V);7腳是其電源端，芯片工作的開啟電壓為16V,欠壓鎖定電壓為10V;4腳接振蕩電路，產生所需頻率的鋸齒波RT接在4、8腳之間，CT接在4腳和地之間。1和2腳為補償端和內部電壓比較器的反相輸入端，從3腳引入的電流反饋信號與1腳的電壓誤差信號比較，產生一個PWM(脈寬調制)波，從6腳(輸出端)輸出該信號，控制功率器件的通斷。3腳為電流檢測輸入端。由于電流比較器輸入端設置了1V的電流鉗位，當電流過大而使電流檢測電阻R9(如圖3所示)上的電壓超過1V(即3腳電平大于1V)時，將關斷PWM脈沖，從而達到過流保護的目的。

3.開關電源的電路設計

本文用UC3842為核心控制部件，設計了90-264Vac輸入、DC12V輸出的單端反激式開關穩壓電源。開關電源控制電路是一個電壓、電流雙閉環控制系統。變換器的幅頻特性由雙極點變成單極點，因此增益帶寬乘積得到了提高，穩定幅度大，具有良好的頻率響應特性。主要的功能模塊包括：EMI/EMC電路、啟動電路、反饋電路、保護電路、整流電路。以下對各個模塊的原理和功能進行分析，開關電源電路原理圖如圖3所示。

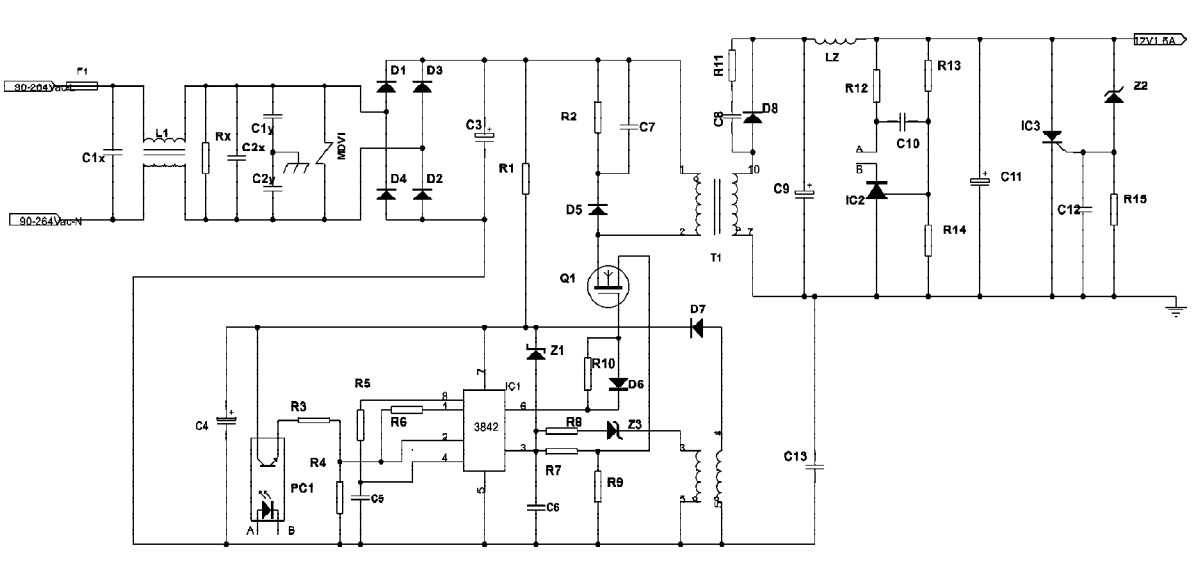

圖3開關電源原理圖

3.1EMI/EMC電路設計

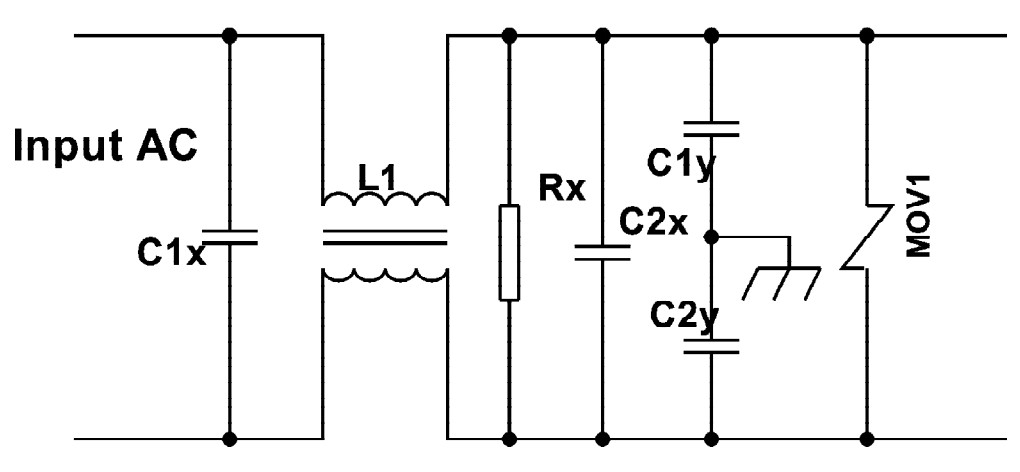

圖4電磁濾波器電路圖

如圖4所示，共模電感L1的差值電感與電容CX1及CX2構成了一個π型濾波器。這種濾波器對差模干擾有較好的衰減。除了共模電感以外，圖4中的電容CY1及CY2也是用來濾除共模干擾的。共模濾波的衰減在低頻時主要由電感器起作用，而在高頻時大部分由電容CY1及CY2起作用。MOV1是為了防止雷擊，能夠吸收5000Vac瞬間雷擊。

3.2啟動電路設計

如圖3所示，電源通過啟動電阻R1給電容C4充電。當C4電壓達到UC3842的啟動電壓門檻值時，UC3842開始工作并提供驅動脈沖，由6端輸出推動開關管工作。隨著UC3842的啟動，R1的工作也就基本結束，余下的任務交給反饋繞組，由反饋繞組產生電壓經過D7和Z3、R8、Z1來為UC3842供電。

3.3過流、短路保護電路設計

如圖3所示，當負載電流超過額定值時，場效應電流增加，R9上的電壓反饋至CSEN(3腳)，通過內部電流檢測比較器輸出復位信號，最后導致開關管關閉。只有在下一個基準脈沖到來時，才可能重新開啟開關管，而不可能出現開關管電流在恒流值左右振蕩的情況。當出現輸出短路時，輸出電壓會下降，同時為UC3842供電的反饋繞組也會出現輸出電壓下降。當輸入電壓低于87Vac時，UC3842停止工作，沒有觸發脈沖輸出，使場效應管截止。短路現象消失后，電源重新啟動，自動恢復正常工作。這就是俗稱的電路“打嗝”現象。

3.4精密反饋電路設計

當開關管導通時，整流電壓加在變壓器初級繞組上的電能變成磁能儲存在變壓器中，開關管截止后，能量通過次級繞組釋放到負載上。由公式：U0=(Ton/(nToff))E可以得出，輸出電壓和開關管的導通時間及輸入電壓成正比，與初、次級繞組的匝數比及開關管的截止時間成反比。反饋電路采用精密穩壓器TL431和線性光耦PC817.利用TL431可調式精密穩壓器構成誤差電壓放大器，再通過線性光耦對輸出進行精確的調整。如圖3,輸出電壓經Z2、R15分壓后得到的取樣電壓，與TL431中的2.5V基準電壓進行比較。當輸出電壓出現正誤差，取樣電壓大于2.5V,TL431的穩壓值降低，光耦PC1控制端電流增大，UC3842的反饋端(VFB)電壓值增大，輸出端的脈沖信號占空比降低，開關管的導通時間減少，輸出電壓降低;反之，如果輸出電壓出現負誤差，UC3842的輸出脈沖占空比增大，輸出電壓增高，達到穩壓目的。同時，整個電源系統的輸入、輸出被隔離，UC3842受到的干擾減少。在對電壓精度要求高的場合，會把電壓反饋信號從補償端(CMOP)輸入，不用UC3842的內部放大器。因此反饋信號的傳輸縮短了一個放大器的傳輸時間，使電源的動態響應更快。

3.5整流濾波電路設計

輸出整流濾波電路直接影響到電壓波紋的大小，影響輸出電壓的性能。開關電源輸出端對紋波幅值的影響主要有以下幾個方面：

①輸入電源的噪聲。解決的方案是在電源輸入端加電容C1x及電感L1,以濾除此噪聲干擾。

②高頻信號噪聲，開關電源中高頻噪聲主要是由高頻變壓器和功率管器件產生。對于這類高頻噪聲的解決方案是在輸出端采用C9、L2、C11構成π型濾波的方式。濾波電感采用150μH的電感，可濾除高頻噪聲。

③采用肖特基二極管D8整流。基于它低壓、功耗低、大電流的特點，有利于提高電源的效率;其反向恢復時間短，有利于減少高頻噪聲。

④為了減少共模噪聲，在輸出地和輸入地之間接電容C13.

3.6導通時序

如圖5所示，在負載不同的時候，其時序電路是不一樣的。在滿載時絕大多數始終周期是導通的，也就是導通的頻率高，中等負載會跳過一部分始終周期，而輕載時要跳過大部分的始終電路，只有少數始終周期是導通的，這樣導通周期的頻率是很低的。圖5中，U0是輸出電壓，CLK是UC3842的基準脈沖，D是UC3842的輸出脈沖，Id是流過開關管的電流，Ud是變壓器初級繞組下端(開關管MOSFET漏級)的電壓。

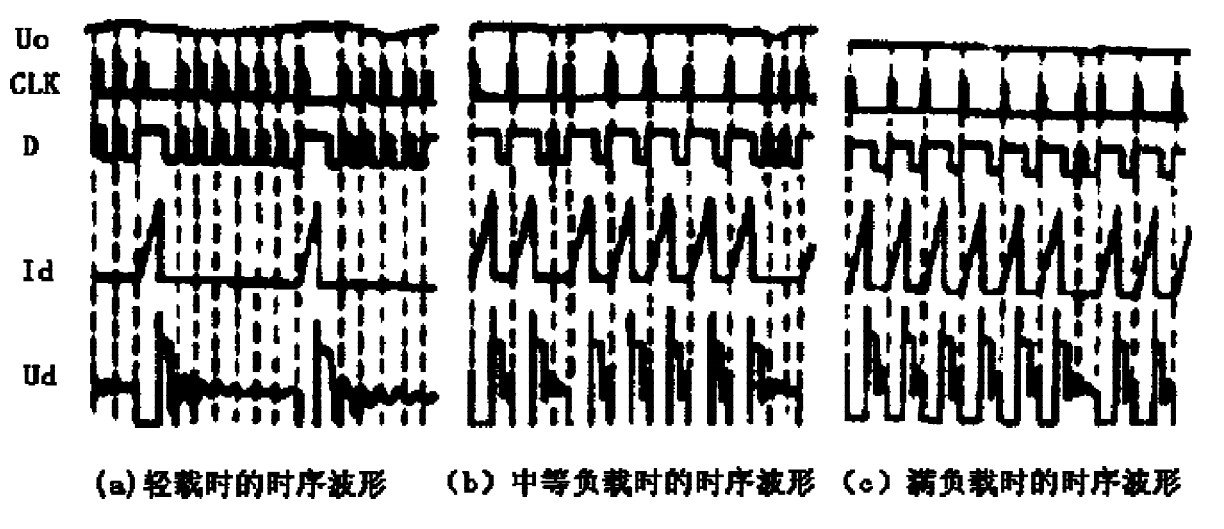

圖5負載不同時的波形

4.實驗結果

該開關電源的性能，按上述應用電路進行了測試，動態負載響應快，具有良好電磁兼容性能并能通過美國的FCCCASEA標準。不同輸入電壓和不同負載時，輸出電壓如圖6所示。

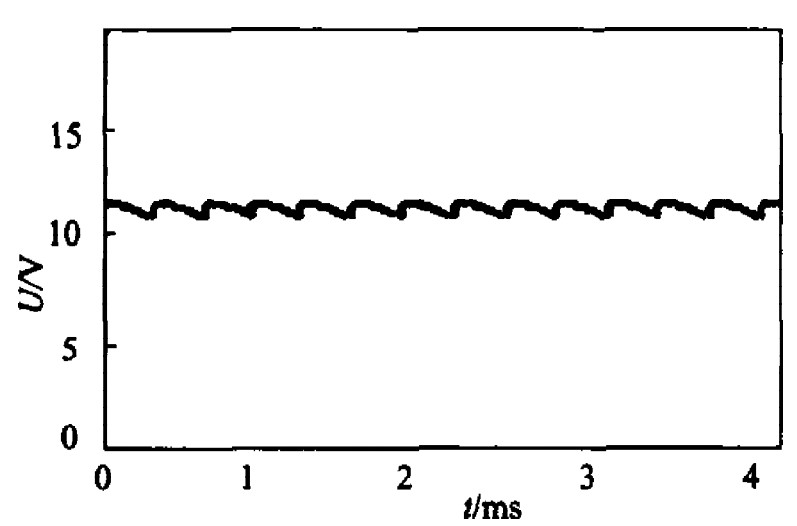

圖6輸出電壓波形

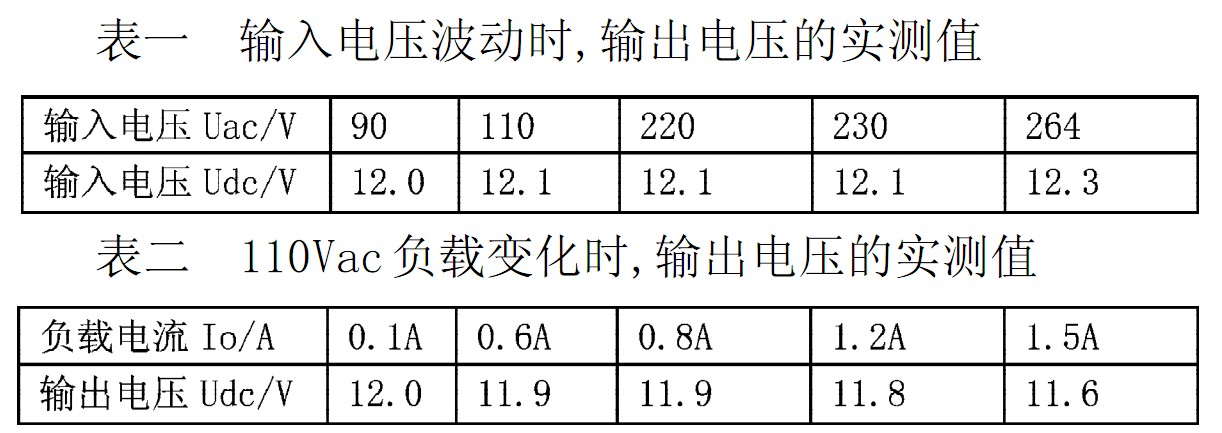

表一為空載輸入電壓在90~264Vac波動時，輸出電壓的波動情況。表二是負載電流在100mA~1.2A變化時，輸出電壓的波動情況。

結語

本文總結了UC3842在醫療開關電源的應用設計，并充分使用了UC3842的控制功能，實現了對輸出電壓的負反饋調節以及各種保護機制。這種開關電源結構簡單，性能穩定，實現了對醫療設備供電，對提高醫療設備整體性能大有益處。
