基于TDA2822的小型有源雙聲道音箱設計|壹芯微

隨著各種個人音樂播放器的普及，音樂成為我們日常生活中必不可缺的元素之一。然而，長期使用耳機聽音樂，會使聽力受損。若將收放信號直接推動揚聲器，則音量、音質均不理想。與無源音箱相比，有源音箱因為對稱性不佳等原因適用范圍較窄。但在功率要求不大的場合，有源音箱節省空間且能夠減少外界電路的優點則十分突出。因而自制有源音箱可以避免上述弊端。

TDA2822(即D2822)是意法半導體(ST)開發的雙通道單片功率放大集成電路，因其具有電路簡單、音質好、電壓范圍寬等特點，而廣泛用于袖珍雙通道有源音箱。同時增加LED燈作為旋律燈，以亮滅情況反映聲音的幅度大小。

1.系統設計

1.1系統框圖

根據TDA2822的應用特點，設計的有源音箱的整體框圖如圖1所示。

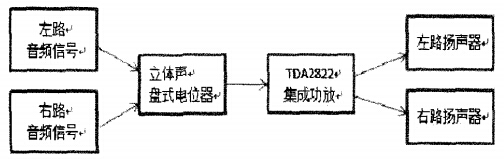

圖1有源音箱系統框圖

1.2工作原理

(1)有源音箱工作原理

通過音頻線將音頻設備的左、右兩路音頻信號輸入到立體聲盤式電位器的輸入端，兩路音頻信號再分別經過R1、C1、R2、C2耦合到功率放大集成電路TDA2822的輸入端，6、7腳，經過IC1(TDA2822)內部功率放大后由其1、3腳輸出經過放大后的音頻信號以推動左、右兩路揚聲器工作。電路中的發光二極管LED起電源通電指示作用。撥動開關SW可以控制電源的開或關，直流電源插座DC起電路可以外接電源的作用。電位器VOL是用來控制音量的大小。有源音箱的電路原理圖見圖2。

圖2有源音箱電路原理圖

(2)LED燈工作原理

聲控LED旋律燈電路由電源電路、話筒放大電路、LED發光指示電路組成，電源采用兩節5號電池。MIC將聲音信號轉化為電信號，經C2耦合到Q1放大，放大后的信號送到Q2基極，由Q2推動LED發光，聲音越大，LED亮度越高。LED旋律燈的電路原理圖見圖3。

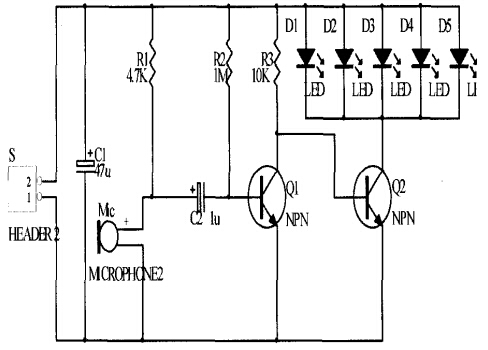

圖3LED旋律燈的電路原理圖

2.系統實現

2.1主要元器件

本設計要用到的元器件有TDA2822功放芯片、B50K雙聲道電位器、立體聲喇叭和開關、電阻、發光二級管、電容等。

本設計用到的關鍵芯片TDA2822的特點：電源電壓降到1.8V時仍能正常工作、失真小、靜態電流小，可作橋式(BTL)或立體聲式功放應用、外圍元件少、通道分離度高、開機和關機無沖擊噪聲。一般的集成功放電路外圍元件較多且需要較大的散熱器。此外，在平時工作時，靜態電流小，而且內部有負載短路用于保護電路。TDA2822內部結構及引腳圖見圖4。

圖4TDA2822內部結構及引腳圖

綜合上述特點，TDA2822集成功放電路常用在隨身聽、便攜式的DVD等音頻放音用。功率不是很大但以可以滿足聽覺要求，且有電路簡單、音質好、電壓范圍寬等特點，是業余制作小功放的較佳選擇。

2.2制作過程

(1)首先仔細核對元件參數和數目后，根據原理圖在面包板上搭建電路。經實驗，使音箱能夠雙聲道發聲，驗證了原理的可靠性和可行性。

(2)接下來在制好PCB版上焊接元器件，焊點要求光亮牢固，防止虛焊、搭焊等常見錯誤。盡可能掌握好焊接時間，避免觸及相鄰焊接點，焊接點質量的好壞將直接影響音箱播放音樂的音質好壞。

(3)焊接完成后在接通電源前，先用萬用表仔細檢查各管腳間有沒有短路、虛焊、漏焊的情況出現。

(4)將電路板和喇叭、LED小燈合理放置在自制外殼中，用膠布固定，開始調試。

2.3調試步驟

(1)調試電路時首先打開電源驗證電源相連的LED小燈是否能夠發光，如不能發光可能的原因是電源部分問題。

(2)在LED燈能夠發光的基礎上，檢查喇叭是否有聲音。如無聲音，首先應該用萬用表檢測電路中是否出現斷路，然后確認電池安裝正確后開始檢查電路，例如電解電容的極性是否裝反。參考原理圖中的集成功放芯片TDA2822的管腳順序與電路板的設計管腳順序是否出現矛盾等。

(3)以上步驟確認無誤后接上信號源，試聽對音樂的調節效果，小音箱能夠進行雙聲道發聲，調節盤式滑動變阻器可以改變音量大小，五個LED小燈能夠根據音樂音量起伏而閃動，完成任務要求。

結語

本文總結了基于TDA2822的小型有源雙聲道音箱設計與制作，該音箱既可用四節7號電池供電，也可使用直插電源供電。它可以直接應用在電腦、mp3等播放設備上，操作簡單、外觀精美、攜帶方便、工作性能穩定、播放音樂效果優良，非常適合日常生活使用。
