基于LM567的紅外線自動洗手器設計介紹|壹芯微

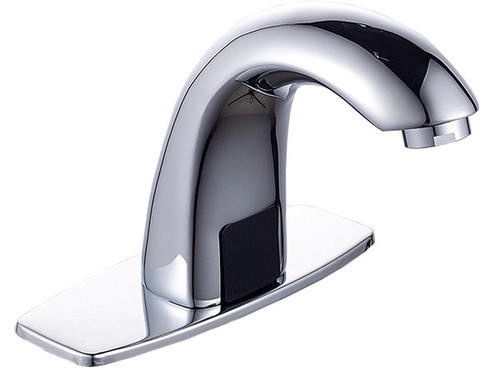

在公共場所的衛生間，如公共廁所、餐廳的衛生間、商場的衛生間，出于現代人的衛生觀念，很多人都不想用手去開或者關水龍頭，所以便產生了自動出水的水龍頭。自動洗手器是根據紅外線反射的原理，當手放在洗手器的感應區域內，紅外線發射管發出的紅外光經過人體的手反射到紅外線接收管，將處理后的信號發送到脈沖電磁閥來控制出水系統，當手離開洗手器的感應區域，紅外光就沒有反射，電磁閥自動關閉，水也就自動關閉。

本文將介紹一種由集成電路LM567為核心器件組成的紅外線自動洗手器，該產品使用方便可靠，只需將手放人洗手器下，洗手器就會自動放出自來水供使用者洗手或洗滌其它物品。這種洗手器特別適合酒店、賓館、醫院等公共場所使用，能有效防止手上細菌的交叉傳染，如果這種洗手器用于家庭，可使家庭的衛生設施實現自動化，可省去洗手時要擰開水龍頭的麻煩，使用它可使衛生設備上一個檔次，因此是一種非常明智的選擇。

1.工作原理圖

自動洗手器的電路原理如圖1所示。

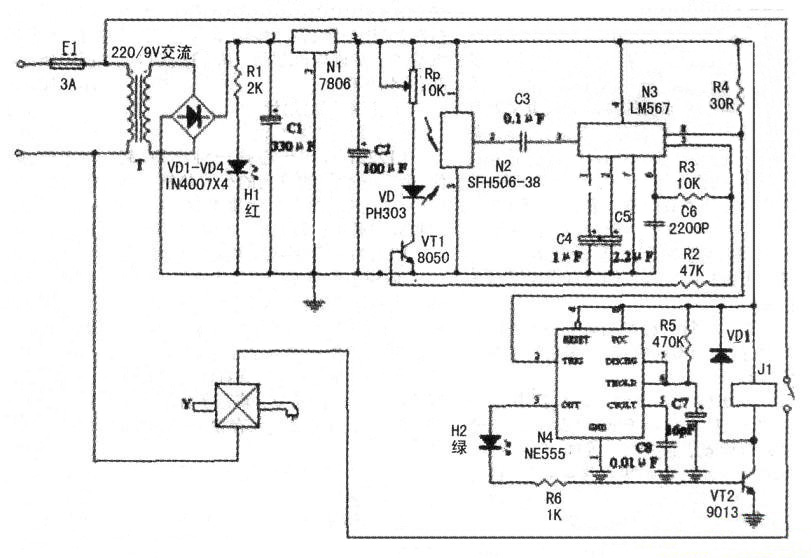

圖1 自動洗手器電路原理圖

220V交流電路經變壓器T降壓，變為低壓交流電，經整流濾波，成為低壓直流，再經三端集成穩壓電路7806穩壓，得到6V直流電供給控制電路工作。Hl為紅色發光二極管，作為電源指示。N2為紅外線接收電路SFH506-38，N3為鎖相環音頻譯碼器LM567，N3與R3、C6組成振蕩器，R3、C6決定N3內部壓控振蕩器的中心頻率，LM567的③腳為信號輸入端，⑧腳為邏輯輸出端，其輸出端為OC門輸出，最大電流為l00mA，LM567的工作電壓為4.75V～9V，工作頻率可從零點幾赫茲到500千赫，靜態工作電流為8mA。N4為NE555定時器，它與外圍元件組成單穩態定時電路，其目的是在人手偶爾偏離了紅外線的探測范圍時，能保證洗手器的正常出水。

LM567芯片⑤腳輸出的振蕩信號經三極管VTI功率放大后，推動紅外發射二極管VD向外發射紅外線。沒有人洗手時，紅外接收電路N2接收不到VD向外發射的紅外線，N3的③腳無信號輸入，⑤腳為高電平，N4的③腳為低電平，三極管截止，繼電器K斷電處于釋放狀態，電磁閥Y不動作，洗手器無自來水放出。當人手放到洗手器下時，N2接收到人手反射的紅外線并經N2放大后，輸入到N3的③腳，由N3內部處理后使N3的⑧腳輸出低電平，從而使N4的低觸發端②腳變為低電位，導致N4的③腳輸出高電平，三極管導通，繼電器J1吸合，使其常開觸點閉合，接通電磁閥Y的220V交流電源，Y開始動作，使洗手器放出自來水，供人們洗滌之用，同時發光二極管LED2發出綠光，指示洗手器正工作于放水狀態。洗滌完畢，人手離開洗手器后，，N4延時幾秒鐘后復位，使洗手器停止放水。

下圖中，變壓器T采用220V/9V小型交流變壓器.VD為PH303紅外發射二極管.VT1為8050三極管，VT2為9013三極管，Jl采用JRX-13F、6V小型直流繼電器，Y采用市售的220V交流電磁閥，其余元件型號與數據見下圖中所標參數。

2.安裝與調試

將洗手器電路裝予一密封的塑料外殼內，VD與N2并排朝下放置，并要注意防止兩者之間的相互干擾，再把電磁閥Y接到自來水龍頭上，洗手器就能控制水龍頭的自動放水。調試時，只需調節Rp的阻值，使手在洗手器的下方適當距離時，洗手器自動放出自來水即可。
