LED電平指示器(英文LEDlevelindicator)可以指示信號電平的大小，另一方面它能起到裝飾、美化面板的作用。LED電平指示器就是采用發光二極管構成的電平指示器，這種電路的作用是指示信號電平的大小，其電路繁多。本文介紹了利用LM324制作的兩款LED電平指示器電路。LM324系列器件為價格便宜的帶有真差動輸入的四運算放大器。與單電源應用場合的標準運算放大器相比，它們有一些顯著優點。

1.LM324簡介

LM324運算放大器IC可以用作比較器。該IC在單個芯片上具有4個獨立的運算放大器。這是一款低功耗四路運算放大器，具有很高的穩定性和帶寬，旨在通過單個電源在很寬的電壓范圍內工作。四通道放大器可以在低至3.0V或高至3.2V的電源電壓下工作，靜態電流約為與MC174相關的電流的五分之一。共模輸入范圍包括負電源，因此在許多應用中無需使用外部偏置元件。輸出電壓范圍還包括負電源電壓。

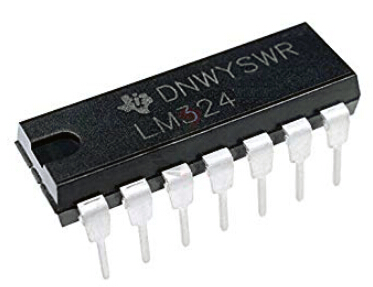

LM324

2.LED電平指示器帶有可調增益放大級

2.1電路設計

LED電平指示器帶有可調增益放大級既可以接在音頻功放電路的輸出端，作為功放輸出電平指示，也可以接在音頻前置放大電路輸出端(音量控制電路之前)，作為前置級的電平指示器。電路見下圖。

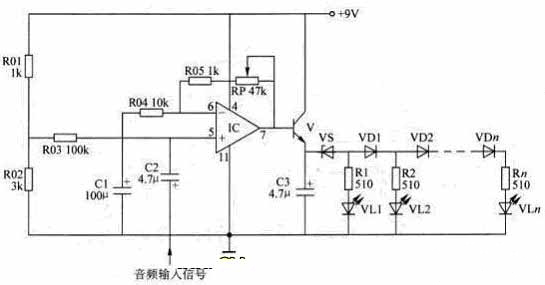

LED電平指示器帶有可調增益放大級的電路圖

LED電平指示器帶有可調增益放大級的電路圖

電路中，由LM324運放構成一個增益可調的放大前級，可調電阻RP用來調節增益量;LED驅動電路由三極管V、電容器C3、穩壓二極管VS,電阻器R1一Rn、發光二極管VLl一VLn和二極管VD1一VDn組成。

來自功率放大器或前置放大器的音頻輸人信號經C2藕合加至LM324運放的5腳，經LM324和三極管放大后，從三極管的發射極輸出信號電壓，將VLl一VLn逐級點亮。音頻輸人信號越強，點亮發光二極管的個數也越多。

2.2元器件選擇

R01-R05和R1-Rn選用1/4W碳膜電阻器或金屬膜電阻器。RP選用超小型電位器或立式可變電阻器。

C1-C3均選用耐壓值為16V的鋁電解電容器。VD1-VDn選用1N4148型硅開關二極管或2AP5VS選用1/2W、3.6V的硅穩壓二極管。

VU-VLn均選用幣5mm的紅色高亮度發光二極管。

V選用C8050或58050、3DG8050型硅NPN晶體管。

IC選用LM324型運算放大集成電路。

3.LED電平指示器自身不帶增益放大電路

3.1電路設計

LED電平指示器自身不帶增益放大電路可用于音頻功放輸出端的電平指示器。但是本電平指示器有移動點光式和逐級點亮式兩種顯示方式可以選擇。電路原理圖見附圖所示。

LED電平指示器自身不帶增益放大級的電路圖

當輸入音頻信號電平小于0.7V時，Nl輸出高電平，將VLI點亮;當輸入信號電平在0.7-1.4V之間時，N2輸出高電平，一方面使VL2點亮，另一方面通過VD6使N1的反相輸人端變?yōu)楦唠娖剑筃1輸出低電平，VLI熄滅。同理，若輸入信號電平變高，則VL1和VL4將會分別點亮，呈移動點光式的顯示。

將二極管VD4-VD7去掉，則該電路變成了四級LED電平指示器，隨著輸入信號電平的大小變化，發光二極管VL1-VL4將呈光線式逐級點亮。

3.2元器件選擇

R1-R5選用1/4W碳膜電阻器或金屬膜電阻器。

C選用耐壓值為16V的鋁電解電容器。

VD1-VD7均選用1N4148型硅開關二極管。

VLl-VIA均選用Φ5mm的發光二極管。
