基于LM317設計的可調穩壓電源電路介紹

0-30V基于LM317的可調穩壓電源電路（一）

制作可調穩壓電源，選用LM317是非常方便的，但是LM317的最小輸出電壓為1.25V，無法從0V起調。這里介紹一個簡單的電路，讓LM317的輸出電壓可以從0V起調。

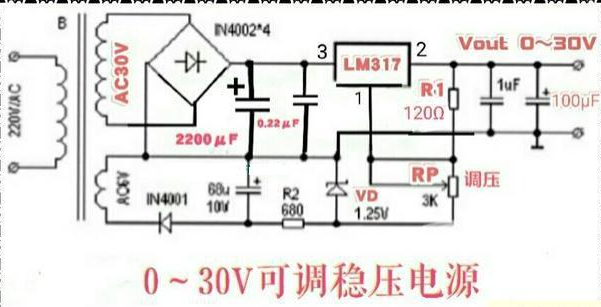

圖中的LM317是大家很熟悉的三端可調穩壓IC，其最高輸入電壓為40V，輸出電壓可以從1.25～37V可調，最大輸出電流為1.5A。

本電路中，電源變壓器有兩個次級，一個輸出為AC30V，另一個為AC6V。AC30V經4個1N4002二極管橋式整流及電容濾波后，產生的一個約36V的直流電壓加在LM317的輸入端。AC6V電壓經二極管整流及VD穩壓后，產生一個約為－1.25V的直流電壓。LM317的①腳（adj端）通過電位器RP接－1.25V的電壓，當LM317的輸出電壓調至1.25V時，其輸出的1.25V與VD產生的－1.25V電壓抵消，這樣LM317的輸出電壓便可以調至0V。

在電阻R1為120Ω、電位器RP為3KΩ時，本電路的輸出電壓范圍為0～31.25V。通過調整RP的阻值即可改變輸出電壓。

本電路若想輸出0V電壓，要求穩壓二極管的穩壓值為1.25V。實際中穩壓值這么小的穩壓二極管不太好買，若要求不高的話，可以選用兩個1N4001二極管串聯來產生一個－1.25V的基準電壓。1N4001的工作電流控制在幾mA時，其正向壓降每個約為0.6V。

為了調整輸出電壓方便，電路中的電位器RP最好選用多圈電位器。

順便說一下，由于本穩壓電路的輸出電壓最低為0V，LM317工作時的壓差可能會很大，在大電流下工作時，LM317會嚴重發熱，故制作時LM317必須外加一個面積足夠大的散熱片。另外，變壓器次級交流電壓也不要過高，否則整流濾波后產生的直流電壓可能會高于40V，導致LM317損壞。

0-30V基于LM317的可調穩壓電源電路（二）

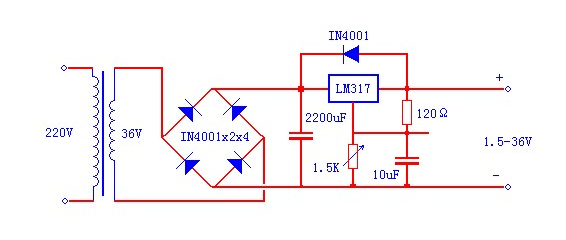

用分立元件的串聯式穩壓電源或LM317三端穩壓塊可制作0-30V的可調穩壓電源，電路都是典型電路。

要注意的是：

1、如必須從0V起調，需設置一個比零電位（輸入輸出地）更低的負電壓；

2、串聯式穩壓電源的輸入/輸出壓差越大其本身的功耗越大，因此可設置分檔的輸入電壓以降低功耗。

穩壓電源一般由變壓器、整流器和穩壓器三大部分組成。變壓器將商用交流電壓變?yōu)楸匾牡蛪航涣鳌Ｕ髌靼呀涣麟娏ψ兂芍绷麟娏ΑV波后，穩壓器將不穩定的直流電壓改變?yōu)榉€(wěn)定的直流電壓后輸出。

自制0～30v可調直流穩壓電源原理說明

直流穩壓電源是一種將220V工頻交流電轉換成穩壓輸出的直流電的裝置，它需要變壓電路、整流電路、濾波電路、穩壓電路、電壓輸出指示電路、蜂鳴器報警電路，信號處理指示電路。

整流電路所使用的是整流二極管IN4007，其引腳有正負之分，白色條帶的為負極，那么另一邊為正極。

穩壓可調集成芯片LM317采用了進口的芯片，其質量可靠，輸出電壓電流穩定性很高。降壓變壓器2根紅色線接220V市電，2根黑色線（或者藍色線）接輸出36V交流電。
