基于IRF3205設計的MOSFET驅動電路一

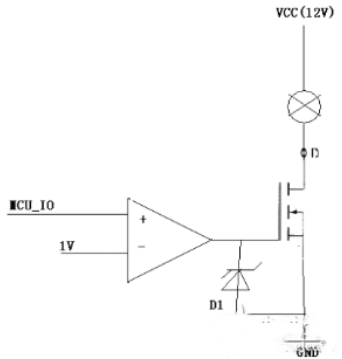

下圖三角形的是運放，我們可以看得出，這個運放現在是充當一個比較器，這個比較器的反向端我給他一個1V的恒定電平（當然，0.5V/1.5V都行），MCU_IO（接單片機的控制端口）如果輸出高電平（電壓肯定高于1V），比較器的輸出結果就接近于VCC。這里需要注意，這個比較器輸出的電壓到底是多少？此時比較器輸出的所謂高電平，其實是比較器的供電電壓VCC，你給這個比較器供電電壓時多少，此時就輸出多少（略小于VCC），比如，這里我們給比較器的供電電壓是12V（這也是MOSFET的最佳操作電壓），此時比較器輸出12V，這個12V就加在MOSFET的門極上，MOSFET就會導通，負載就會通電。這個比較器你可以使用任何運算放大器芯片來搭建，比如LM358/LM324等等。

基于IRF3205設計的MOSFET驅動電路二

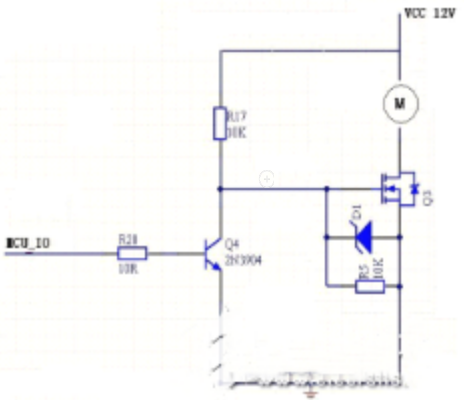

驅動電路就是一個電阻R17和一個三極管Q4，當MCU_IO是高電平1的時候，三極管導通，MOSFET的門極電壓降低到低電平，此時MOSFET關閉，當MCU_IO是低電平的時候，三極管Q4關閉，此時MOSFET導通。

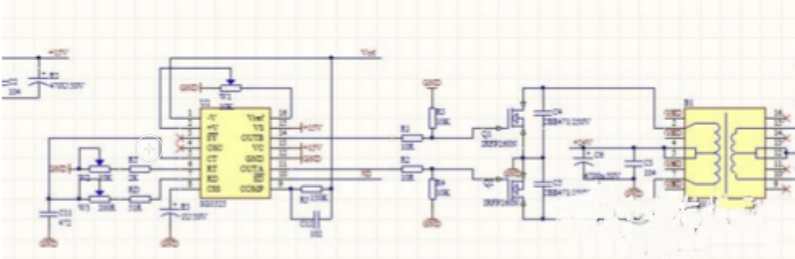

基于IRF3205設計的大功率方波逆變器

本逆變器是高頻逆變器，徹底摒棄了笨重的工頻變壓器，不僅減小了體積，而且提高了效率，還沒有工頻變壓器發出的嗡嗡聲。本逆變器是典型的高頻逆變工頻輸出結構：DC-AC-DC-AC結構（12VDC-330VAC0 30KHz-330VDC-230VAC 50HZ）。本逆變器設有穩壓和輸出過流保護功能。
