基于7812制作的電源電路圖介紹

78XX系列的三端穩壓芯片，制作電壓簡單又方便。

但是一般的常規電路，用在300mA一下的低頻負載沒什么問題，如果用在給QRP電臺供電，可能就會莫名的出現一些“幺蛾子”。

輕則芯片自激發熱，重則電臺總是“哼哼”。

交流哼聲，在DC（直變）接收機中比較容易發生，工作頻率越高，這種狀況越普遍，在14MHz和以上頻率可能會更嚴重。

產生這樣情況的機理，主要是因為DC接收機的差拍頻率與接收頻率相同，可變差拍振動器VBFO的高頻能量串入電源，到達整流二極管，由于二極管是典型的非線性器件，也是很好的調制器，會以100Hz的哼聲調制VBFO信號，然后被調制的信號輻射到天線，又被接收機再次接收，就聽到“哼哼”了。

如果使用端饋的長線天線或鞭狀天線狀況會更嚴重。這是因為天線與電源線距離近，而電源線也是一個電波的輻射體，如果使用電池則不會有這樣的情況發生。

對于交流供電，如何消除“哼哼”呢？

處理“哼哼”用了一些小方法。

整流二極管都并聯了0.01uF的瓷片電容，能把串入的雜散高頻信號旁路掉，而不是將它調制，避免電源線拾取或者輻射高頻能量。

電源的直流輸出，使用了高頻扼流線圈。

同時接收機的接地和電源的接地，要用非感性的方式妥善接地。使用同軸電纜作為天線的饋線。

為了避免7812自激振蕩，在貼近它的引腳處接上0.01uF的高頻退耦電容。

為了擴流，用兩個7812并聯輸出，在輸出端分別串聯0.5Ω的勻流電阻。

0.5Ω的勻流電阻，也可以用0.1mm的漆包線在1W的電阻上繞制，這樣的勻流電阻還是一個低Q值的電感，還能起到扼制高頻電流的作用。

高頻扼流線圈RFC，可用0.8mm左右的漆包線在至少30mm外徑的NXO-100磁環上均勻并繞20匝左右。

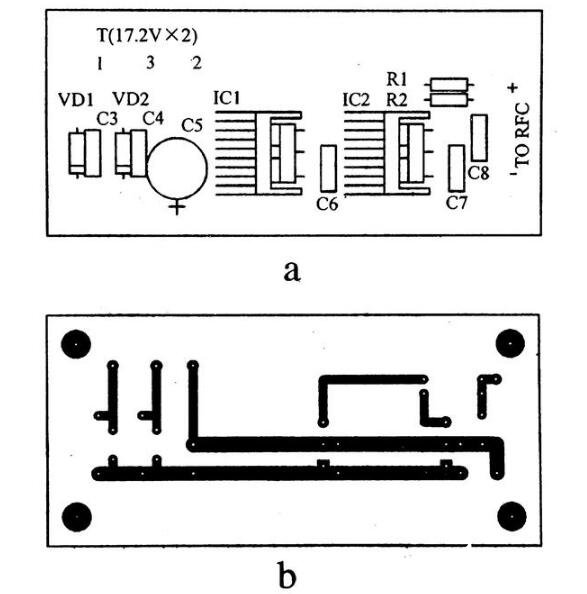

下圖2中的a和b圖分別給出了PCB布置參考。
