基于13005晶體管的電源電路圖介紹

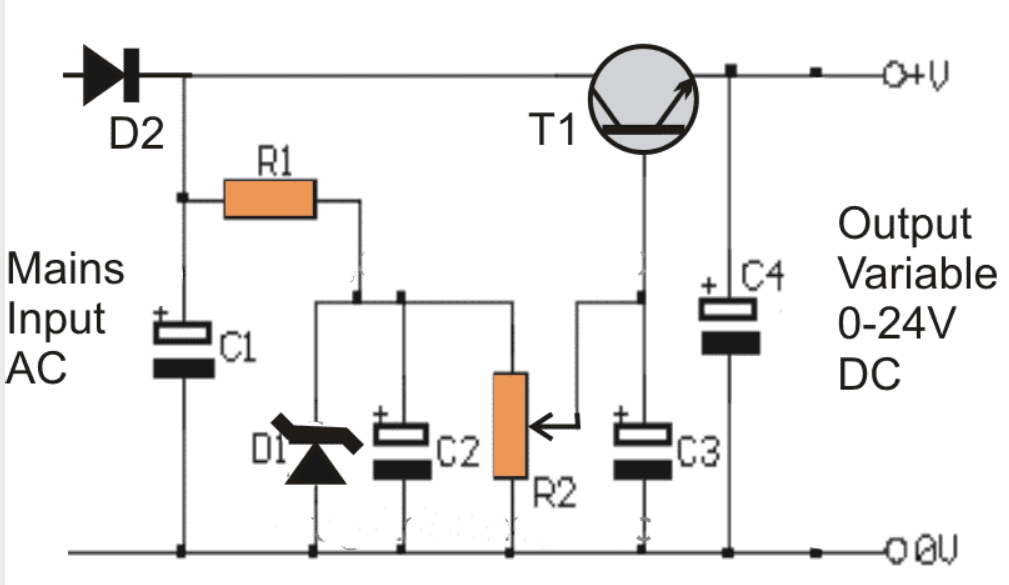

以下文章介紹了一個非常簡單的低電流220V市電供電無變壓器電源電路，該電路使用13005晶體管和少量其他無源電子元件。

工作原理

晶體管T1，它是高壓NPN晶體管13005，形成電路中的主要有源元件。

其余組件僅用于支持 T1 的傳導和所需的穩定性。

該電路可以理解為以下幾點：

電源輸入饋電穿過D2和電路的負線。

D2對市電交流電進行整流，而C1則濾波到一些合理的水平。

R1將電流降至可容忍限值，以便為T1提供所需的基極偏置。

C2對R1之后產生的電壓提供進一步濾波。

D1將T1基極的基極電壓箝位至24V，使得最大輸出電壓永遠不會超過此限值。

輸出端產生始終等于齊納值的鏡像電壓，但是R2的存在使響應變得可變。

通過R2進行的調整有效地將齊納電壓從零到最大值（最高可達24V）變化。

因此，獲得的輸出在24至《》V范圍內可變。

然而，由于電壓是在晶體管的發射極/地上采集的，因此電流被限制在非常適中的水平，準確地說是25mA。

齊納電壓可以增加到任何所需的限值。

警告：整個電路未與電源交流電隔離，因此在未覆蓋和通電時觸摸非常危險。確保您在處理此電路時已保持所有必要的預防措施。

零件清單

R1 = 100k

R2 = 10K 電位器

C1 = 4.7uF/300V C2 = 10uF/100V C3，C4 = 100uF/30V D1 = 24V

1瓦，齊納二極管

D2 = 1N4007

T1 = 13005
