晶體管直流穩壓電路的工作原理解析

直流穩壓電源是一種電子電路，其主要作用是將交流電轉換為穩定的直流電，并通過穩定電壓輸出端口供給負載。直流穩壓電源的基本原理是通過電壓調節電路控制電路輸出的電壓，使其穩定在設定值范圍內。直流穩壓電源的核心部分是穩壓器，穩壓器可以分為三種類型，分別是電阻穩壓器、晶體管穩壓器和集成電路穩壓器。

電阻穩壓器是最簡獸的穩壓器，其愿理是通過患聯電阻形成電壓分壓，將電壓降至設定值。但是電阻穩壓器的輸出電壓穩定度不高，容易受到負載變化的影響。

晶體管穩壓器利用晶體管的電子特性進行電壓調節，通常由穩壓管和電容組成。晶體管穩壓器的優點是輸出電壓穩定，同時也能夠適應大范圍的輸入電壓變化。

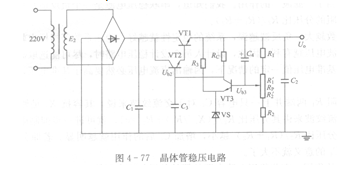

在圖4- 77中，VT1、VT2組成電源輸出電壓調整管， AD532JH由橋式整流輸出的直流電壓，通過電壓調整管后從輸出端U。輸出。R，、Rr與R2組成輸出電壓取樣電路，當輸出電壓變化時，通過取樣電阻的壓，將變化的電壓從RP的中心抽頭取出，送人誤差放大管VT3的基極，使VT3的基極電壓Ub3升高。

穩壓管VS和限流電阻R4組成基準電壓源，為誤差放大管VT3發射極提供穩定的基準電壓。在輸出電壓正常情況下，VT3的基極電壓為Ub3，這一電壓是Ube3和Uvs相加之和。當Ub3升高后，由于Uvs保持不變，這就使Ube。升高。于是VT3輸出電流增大，這電流加到復合調整管VT2基極，使VT2輸出電流增大，VT2的輸出電流加至VT1的基極，使VT1電流增大，內阻降低，輸出電壓（VT1的管壓降）下降至標準電壓。

反之當輸出電壓降低時，它會通過取樣電路取樣，放大電路放大，將放大信號加至調整管VT1使輸出電壓升高到標準電壓。這樣，通過取樣、放大，將誤差信號加至調整管，控制著復合調整管基極電流，自動調整VT1的管壓降UCE，使輸出電壓保持穩定。
