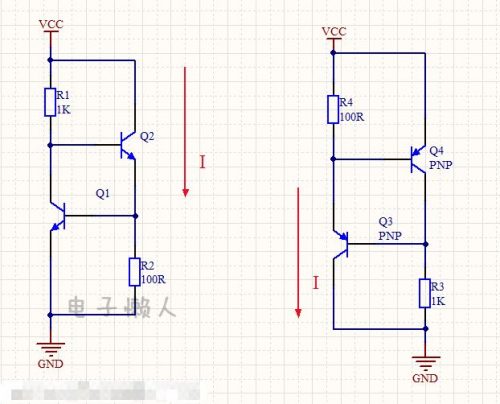

電路圖分析：

晶體管恒流源是以晶體三極管為主要組成器件。本例利用兩只同型三極管，用三極管相對穩定的be電壓作為基準。電路左邊為NPN型三極管組成，右邊為PNP三極管組成。

我們以NPN型恒流源為例：

Q1的基極接電阻R2到地，電阻R2上的電壓為三極管Q1的be直接的電壓，為固定的0.7V。所以流過R2的電流為0.7/100A=7mA。

同時R2又是三極管Q2的發射極電阻，流過R2的電流也是三極管Q2發射極的電流。在三極管導通時，有發射極電流近似等于集電極電流。

因此，流過R2的電流，就是流過Q2三極管的電流。

所以，這種恒流源輸出的恒流大小為：I=Vbe/R2

這種恒流源優點是簡單易行，而且電流的數值可以通過調節電阻來自由控制，也沒有使用特殊的元件，有利于降低產品的成本。

缺點是不同型號的管子，其be電壓不是一個固定值，即使是相同型號，也有一定的個體差異。同時不同的工作電流下，這個電壓也會有一定的波動。因此不適合精密的恒流需求。
