晶體管BJT高低邊開關介紹

晶體管BJT高低邊開關

引言：之前有介紹了MOS類型的高低邊負載開關，MOS類型高低邊開關固有其優勢，比如壓降小，損耗低，控制簡易，使用場景也比BJT類型的高低邊開關廣泛，但是在需要控制負載電流的場景，BJT負載開關卻更有優勢，比如汽車車燈，工業照明，恒定電流源等場景。1.低邊開關

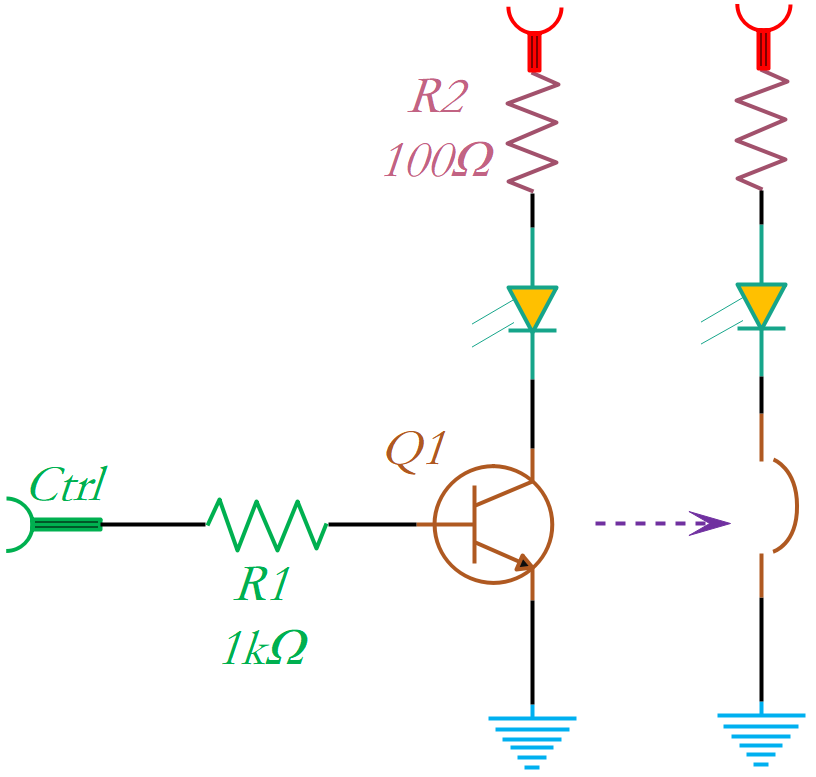

如圖5-1為NPN型BJT低邊開關，用來驅動LED負載，R2為限流分壓電阻。

圖5-1：BJT低邊開關

2.高邊開關

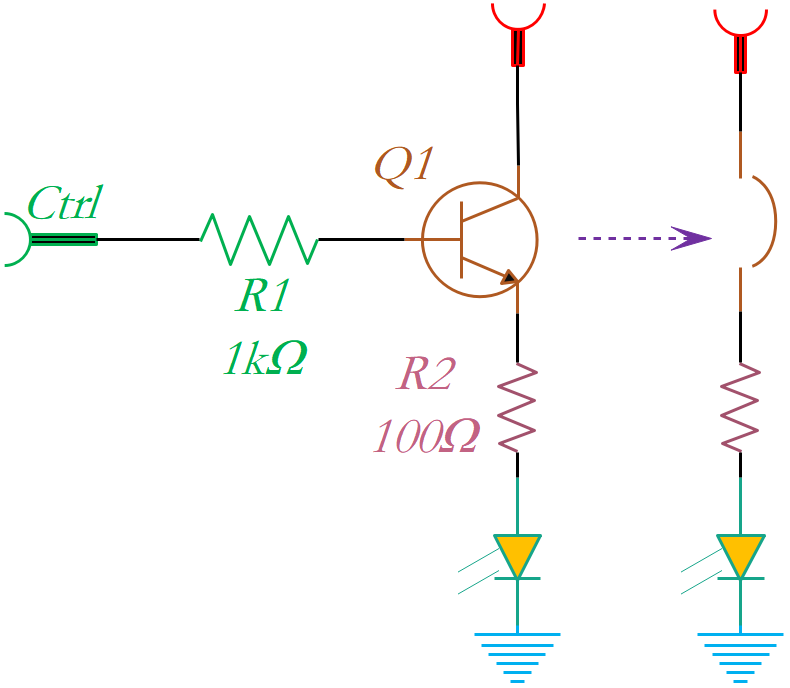

如圖5-2為NPN型BJT高邊開關，用來驅動LED負載，R2為限流分壓電阻。高邊開關和底邊開關的計算可以回顧之前的章節。

圖5-2：BJT高邊開關

3.使用拓?fù)?/p>

LED的驅動方式多種多樣，有外驅和自驅兩種，外驅即使用第二個控制引腳來控制閘門，自驅即使用VCC本身來驅動。

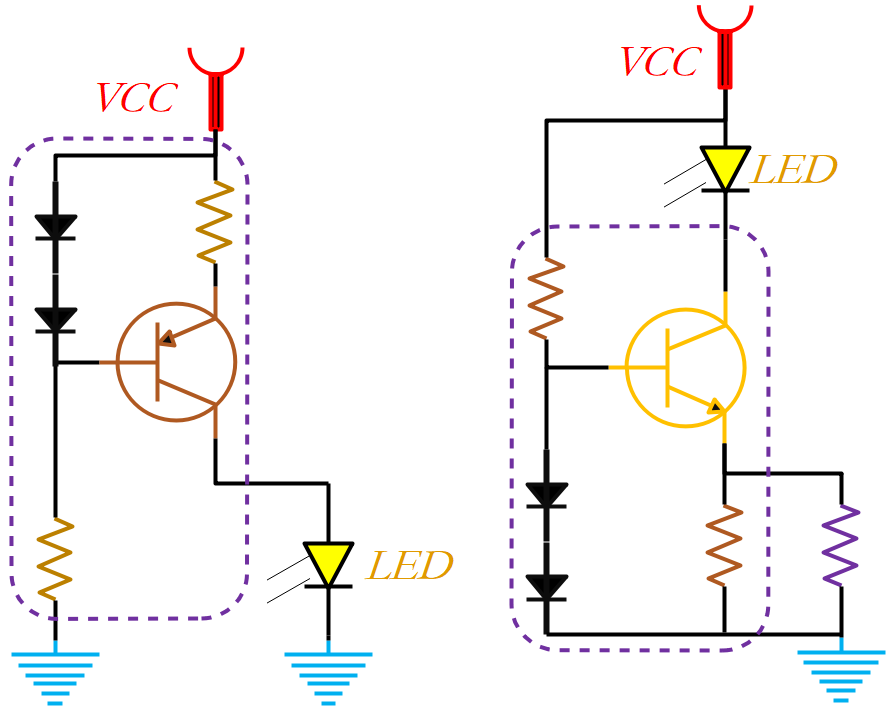

圖5-3：自驅式配置LED驅動

如圖5-3為NPN和PNP兩種自驅式LED驅動，其中兩支二極管給Vbe提供固定鉗位電壓，框外電阻作為電流可調節電阻，根據串接LED的數量來計算配置。框內可以作為一個整體器件也可以使用分立器件來搭建。

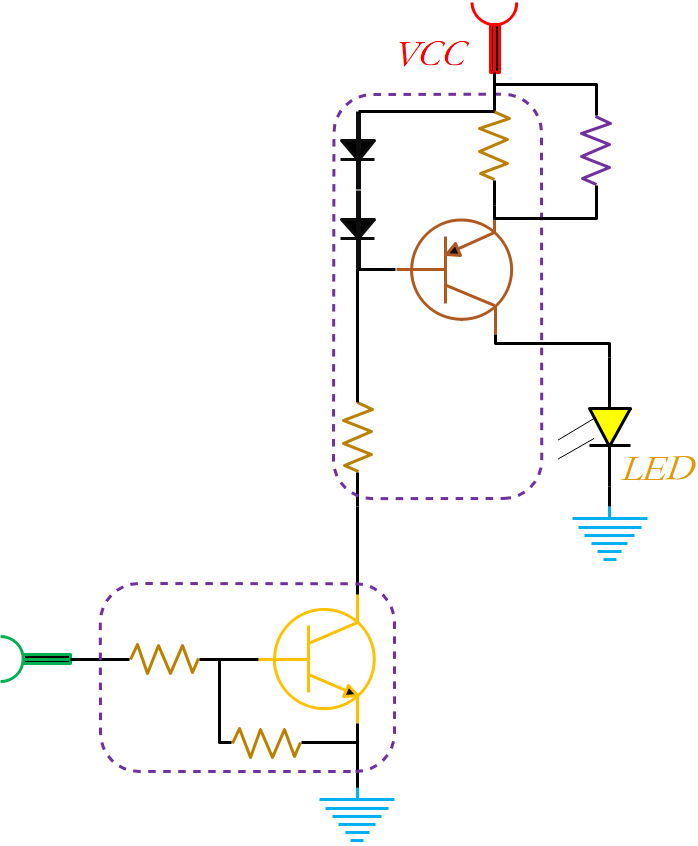

圖5-4：灌-吸式配置LED驅動

如圖5-4為灌-吸電流LED驅動，由NPN和PNP搭建，上管PNP灌電流給NPN，NPN自然吸收此電流，這種配置可以極大增強LED的驅動電流，吸電流越大，可以驅動的LED燈數量更多，實際有些類似達林頓連接。
