基本調整管穩壓電路b

 所謂串聯型穩壓電路，就是在輸入直流電壓和負載之間串入一個三極管，其作用就是當q或RL發

生變化引起輸出電壓Uo變化時，通過某種反饋形式使三極管的UcP也隨之變化，從而調整輸出電壓玩，

以保持輸出電壓基本穩定。由于串入的三極管是起調整作用的，故稱為調整管。

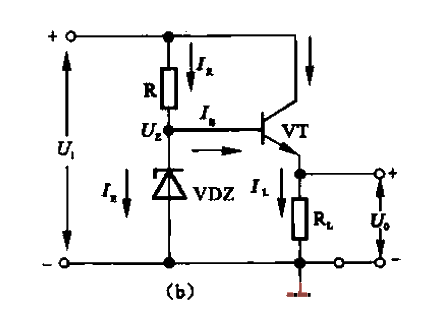

    圖所示是基本的調整管穩壓電路．圖中三極管Ⅵ’為調整管。為了分析其穩壓原理，我們

將圖所示的電路改畫成圖 (b)所示的形式，這時我們可清楚地看到，它實質上是在圖所示電路的基礎上再加上射極跟隨器而組成的。根據電路的特點可知，乩和Uz是跟隨關系，因此只要穩

壓管的電壓Uz保持穩定，則當礬和IL在一定的范圍內變化時，乩也能基本穩定。加了跟髓器后的突出

特點是帶負載的能力加強了。
