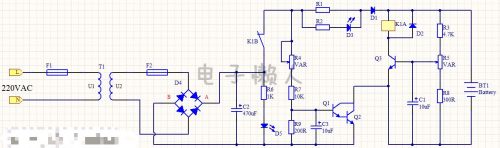

電路圖功能：

本例簡易充電器利用變壓器降壓，全橋整流加電容濾波，結合一些三極管繼電器，可實現恒流充電功能，并且能實現電池充滿電后自動停止充電的功能。

電路圖講解：

220V的市電經變壓器T1降壓獲得次級電壓U2，再經D4整流橋整理輸出直流脈動電壓，然后經電容C2濾波后，輸出一個直流電壓（當然會有紋波）。

電路中，R6,D5為電源指示部分。K1B為繼電器K1的常閉觸點。當電路上電后，電源指示燈D5被點亮，同時由于R4,R7,R9偏置電路的作用，使Q1,Q2組成的復合管導通。

另外，直流電壓經R2，點亮發光二極管D3。電阻R1上的壓降除以電阻R2，就是流過發光二極管D3的電流值。當充電電流越大，則發光二極管亮度越高。

充電時，充電電流從A開始，經常閉觸點K1B，經電阻R1和R2兩條并聯支路，再經電池BT1，然后經三極管Q2流至B點。整個充電回路就是這樣。其中電阻R3,R5,R8檢測電池的電壓。

充電開始時，充電電流最大，但通過調節電阻R4，可改變Q1的偏置電壓，從而控制流過Q2的電流。改變電阻R1的大小也可以改變充電電流。

隨著充電的進行，電池電壓也會慢慢的升高，當升高到預定值時，R3,R5,R8分壓電阻網絡使三極管Q3導通，繼電器線圈通電，常閉觸點K1B斷開，切斷充電回路，從而停止充電。所調節好之后，整個電路的參數設置就可以保持不變。

仿真思路：

仿真時，前面的變壓器，整流橋模塊這部分可以省略，直接用直流電源輸入相應的電壓代替。另外仿真時，主要仿真兩個功能，一是充電電流調節功能，二是自動停充功能。可根據之前的例子，利用電阻來模擬電池電壓的變化。

注意：

在實際制作時，先要知道被充電池滿電量電壓是多少，然后調節R5來設定停充電壓。根據充電時間，來調節充電電流大小。但也要注意充電電流不能太大。

另外，流過R1，和Q2的電流都比較大，視實際情況可增加電阻功率和散熱片。
