硅整流橋的快速檢測：

實際上只需測出a-b、b-a之間的電阻均為無窮大，而d一c間正向電阻約為25～30k(實測為27kΩ)，即可判定無擊穿短路現象。這是因為只要有一只管子被擊穿短路，a-b間電阻就總有一次為9～10kΩ。

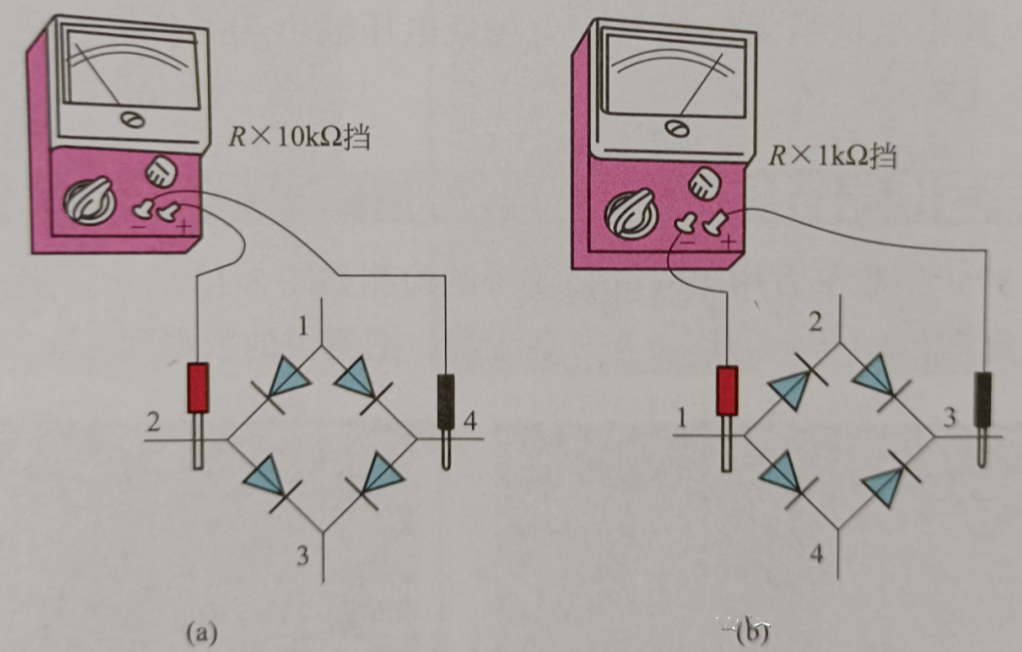

測試電路如圖下所示。測試分兩步。第一步如圖下(a)所示。將萬用表的量程開關撥至RX10k擋，測試交流電源輸入端即2腳、4腳的正、反向電阻值，由電路結構可知，無論兩表筆怎樣連接(正、反向，共計兩次)，對于一只性能良好的硅整流橋來說，其2腳、4腳間的正、反向電阻值均應很大，因為每次測試總有一只二極管是處于反向運用狀態。假如測得的正反向電阻值只有幾千歐，則說明橋堆中至少有一只或多只二極管擊穿或漏電，不可使用。但這種測試不能判斷出硅整流橋中的二極管是否有開路現象。

第二步如圖下(b)所示。將萬用表的量程開關撥至RX1kΩ擋，測試直流輸出端1腳和3腳。萬用表紅表筆接1腳，黑表筆接3腳，如果此時測出的正向電阻值略比單只二極管正向電阻值大，說明該硅整流橋正常；如果正向電阻值接近單只二極管的正向電阻值，則說明該硅整流橋中有一只或兩只二極管擊穿；如果正向電阻值較大，且比兩只二極管的正向電阻值大很多，表明該硅整流橋中的二極管有正向電阻變大或有開路的二極管。
