一、光耦在開關電源調整電壓作用

我們知道作為開關電源，它電路中光耦的電源是從高頻變壓器次級電壓來獲取的，一旦輸出電壓由于各種原因降低時候，反饋電流就會相應的加大，此時占空比也會相應的變大，結果使得輸出電壓升高；若輸出電壓升高，那么電流將會變小，占空比也會減小，使得輸出電壓降低。

一旦高頻變壓器次級負載超載或開關電路有故障，就沒有光耦電源提供，此時光耦就控制著開關電路不能起振，最終保護開關管不至被擊穿燒毀，因此光耦在開關電源一般起到隔離、提供反饋信號和開關三種作用。

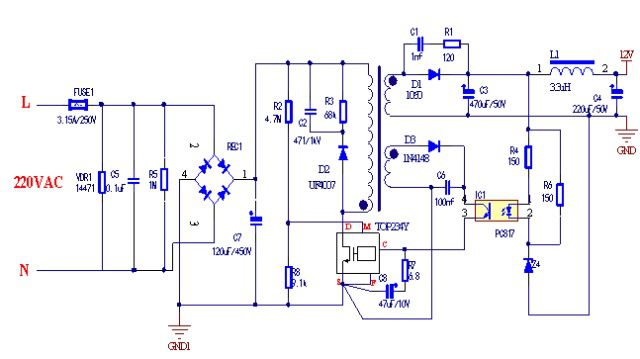

如下圖是光耦PC817和穩壓管組合而成的開關電源電路，有些開關電源還會與TL431一起構成精度較為高的電路。注意這種光耦一般是線性的光耦。

二、光耦在交流等負載做開關作用

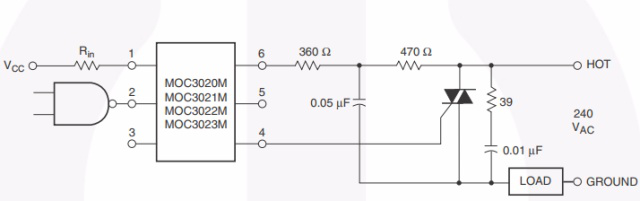

光耦由于在具有單向傳輸，并且輸入端與輸出實現了電氣隔離，使得輸出信號對輸入端無影響，因此廣泛應用于各種隔離電路當中，對于電力電子而言，在交流負載應用的就比較多，通過與雙向可控硅一起構成抗干擾能力強的隔離電路，如下圖，注意要增加限流電阻，另外在輸出負載增加RC吸收回路或者并聯一個壓敏電阻，這有助于保護負載。

三、過零檢測作用

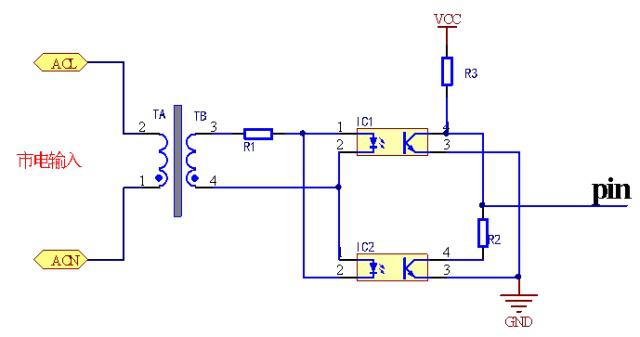

要實現過零其實有很多種方法，有串聯兩個二極管方法，還可以通過光耦來轉換，如下圖，

采用兩個光耦，交流電輸入，兩個光耦反向并聯，在市電的正負半周兩個光耦分別輪流導通，當市電不在過零點時候，只有一個光耦導通，此時輸出低電平，當市電轉到過零點時候，兩個光耦均不導通，此時由于R3作用，pin輸出高電平，這樣在輸出端得到周期為10ms的脈沖信號。由于這種電路由光耦隔離作用，因此這種過零檢測電路比串聯二極管的那種電路更為更安全。

四、其他應用

除了這三種，另外光耦還有其他的應用，例如觸發電路、邏輯電路、脈沖放大電路等。
