功率MOSFET的正向截止等效電路與穩態特性介紹

功率MOSFET的正向截止等效電路

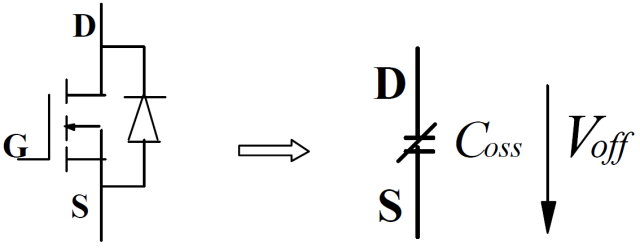

（1）：等效電路

（2）：說明：

功率 MOSFET 正向截止時可用一電容等效，其容量與所加的正向電壓、環境溫度等有關，大小可從制造商的手冊中獲得。

功率MOSFET的穩態特性總結

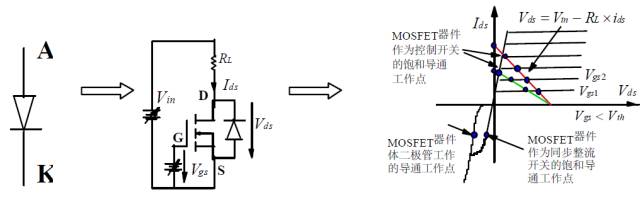

（1）：功率MOSFET 穩態時的電流/電壓曲線

（2）：說明：

功率 MOSFET 正向飽和導通時的穩態工作點：

當門極不加控制時，其反向導通的穩態工作點同二極管。

（3）：穩態特性總結：

門極與源極間的電壓Vgs 控制器件的導通狀態；當VgsVth時，器件處于導通狀態；器件的通態電阻與Vgs有關，Vgs大，通態電阻小；多數器件的Vgs為 12V-15V ，額定值為+-30V；

器件的漏極電流額定是用它的有效值或平均值來標稱的；只要實際的漏極電流有效值沒有超過其額定值，保證散熱沒問題，則器件就是安全的；

器件的通態電阻呈正溫度系數，故原理上很容易并聯擴容，但實際并聯時，還要考慮驅動的對稱性和動態均流問題；

目前的的功率 MOSFET，其Vgs只要 5V，便可保證漏源通態電阻很小；

器件的同步整流工作狀態已變得愈來愈廣泛，原因是它的通態電阻非常小（目前最小的為2-4 毫歐），在低壓大電流輸出的DC/DC 中已是最關鍵的器件；
