反相器與電壓跟隨器原理圖文介紹

1 反相器

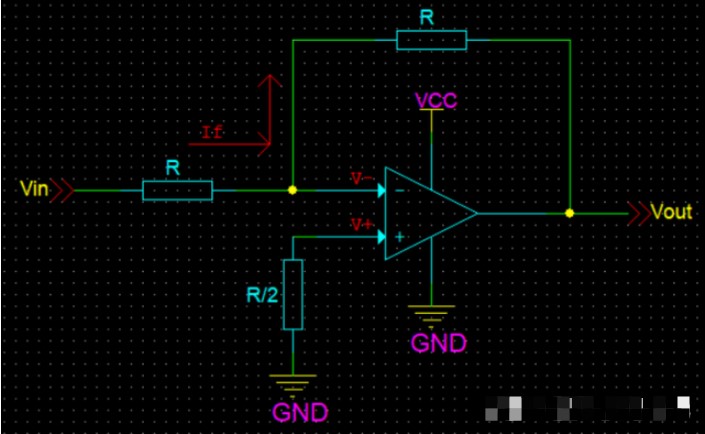

如上圖所示，如果令反相比例運算放大器中的電阻R1 = Rf = R，R2 = R/2，則就可以得到：

Vout = -Vin

即輸入電壓與輸出電壓大小相等，相位相反。

其電路結構也可以簡化為：

2 電壓跟隨器

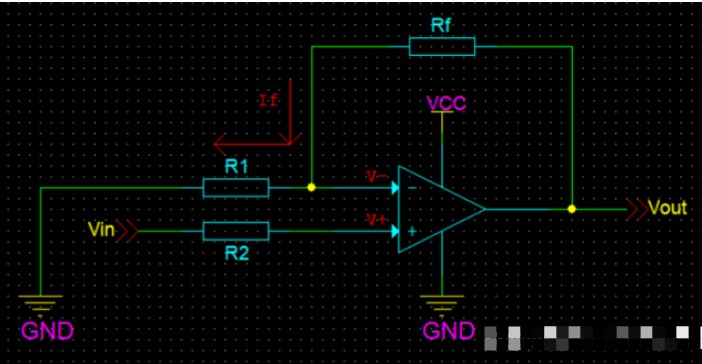

如上圖所示，如果令同相比例運算放大器中的電阻R1 = 0 Ω或者Rf = ∞，則就可以得到：

Vout = Vin

即輸入電壓與輸出電壓大小相等，相位也相同。

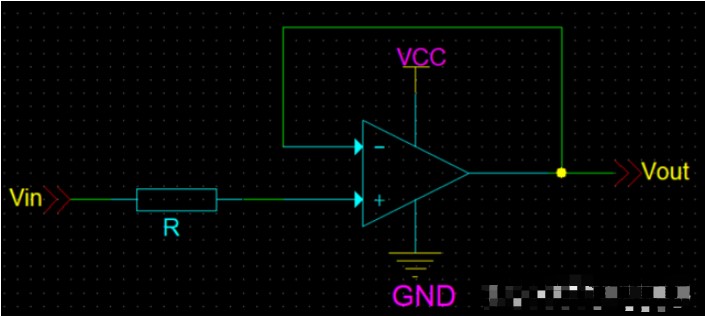

其電路結構也可以簡化為：
