反激式開關電源是指使用反激高頻變壓器隔離輸入輸出回路的開關電源。“反激”指的是在開關管接通的情況下,當輸入為高電平時輸出線路中串聯的電感為放電狀態;相反,在開關管斷開的情況下,當輸入為高電平時輸出線路中的串聯的電感為充電狀態。

1.反激電源的工作原理

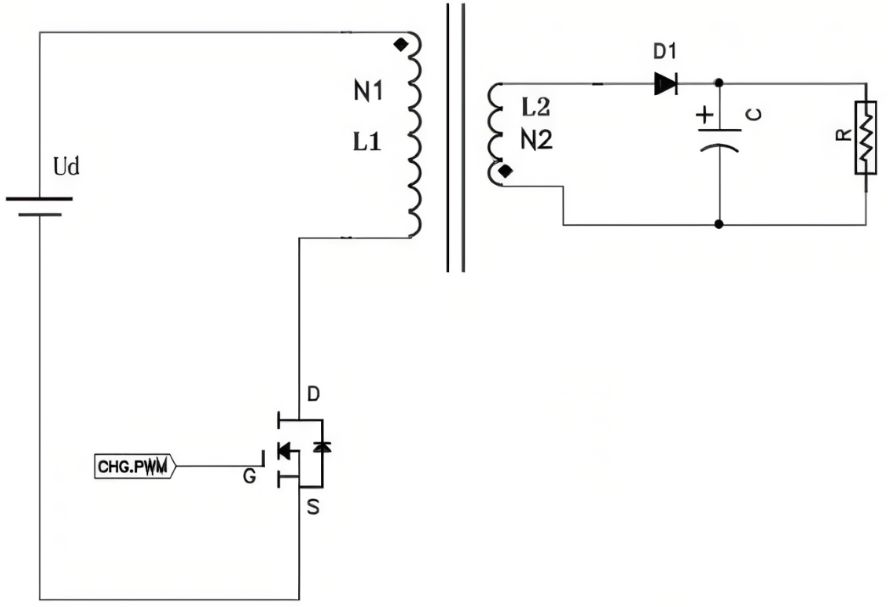

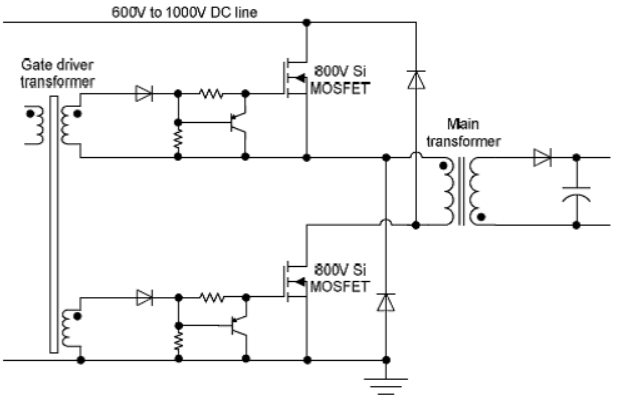

變壓器的一次和二次繞組的極性相反，這大概也是Flyback名字的由來：a.當開關管導通時，變壓器原邊電感電流開始上升，此時由于次級同名端的關系，輸出二極管截止，變壓器儲存能量，負載由輸出電容提供能量。b.當開關管截止時，變壓器原邊電感感應電壓反向，此時輸出二極管導通，變壓器中的能量經由輸出二極管向負載供電，同時對電容充電，補充剛剛損失的能量。

2.反激電源組成結構

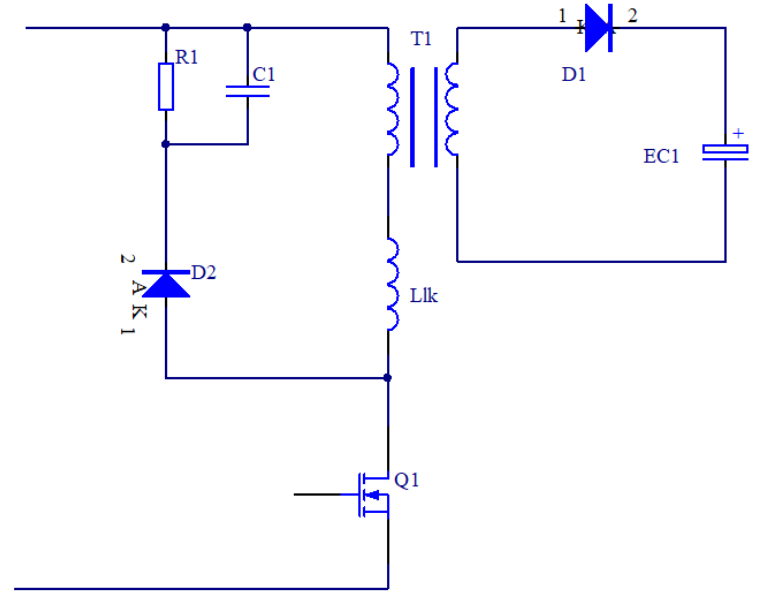

單端反激式開關電源組成原理？一，熱地和冷地通過開關變壓器進行隔離，熱地帶電，冷地不帶電。二，開關變壓器黑點標注為同名端，同名端極性是相同的。三，交流220伏，EMI濾波，全橋整流，300伏濾波電路。四，開關管MOS，尖峰吸收電路，作用是抑制開關電源產生的浪涌電壓。五，UC3842驅動芯片，啟動電阻，二次供電，整流濾波，穩壓，驅動芯片驅動電壓輸出給開關管MOS，開關管源極取樣電阻是調節開關管占空比。六，穩壓反饋電路，TLC432，光耦，UC3842完成。

3.反激電源工作模式

反激式開關電源有三種工作方式:連續模式(CCM)、斷續模式(DCM)及臨界模式(BCM)。在斷續工作模式下,功率管零電流開通,開通損耗小。而副邊二極管零電流關斷可以不考慮反向恢復的問題,對 EMC 會有好處,但帶來的問題是峰值電流較大,原邊關斷損耗較大。
