非隔離型開關電源的工作方式圖文介紹

非隔離型開關電源一般有三種基本工作方式，降壓型、升壓型、極性反轉型三種，而其他的都是這三種形式轉換而來，例如反激式、正激式、推挽式、半橋式、全橋式。

1、降壓型電路

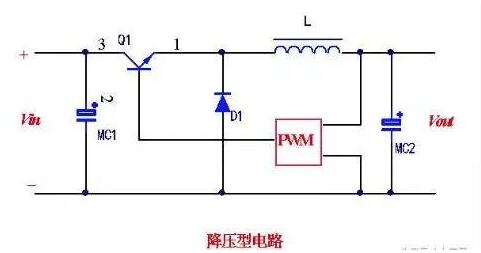

如下圖為降壓型電路。在此電路中，脈寬調制（pwm）電路的輸出加到晶體管開關Q1的基極，以控制其導通和截止。

工作過程：

①當開關導通時，輸人量可以傳遞到輸出端；

②開關截止時，則被隔斷。這種脈沖狀的能量傳遞經變換和濾波形成平滑的電壓輸出。pwm電路將它的變化轉變成能控制開關導通和截止時間之比的pwm信號，達到穩定的目的。

2、升壓型電路

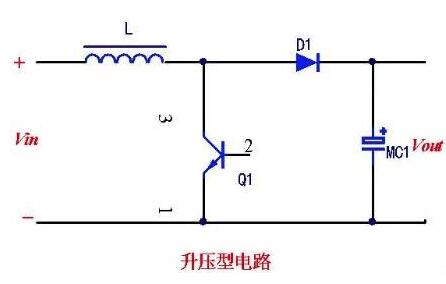

如圖是升壓型電路。工作過程：①開關管Q1導通時，扼流圈L1儲能。這時il＝uin/lt（t為扼流圈導通時間）。設導通結束時的電流為il，因此，儲能為e＝0.5i2l。Q1截止后，il將從il開始減少，在L上感應出左低右高的自感電動勢。

這個電動勢疊加在uin上，二者一起通過vd給電容器c充電并向負載供電，得到比輸人電壓高的輸出電壓。②Q1導通期間，電容器MC1單獨向負載供電，這時，D1陽極電位低于陰極而處于截止狀態，防止了電容反向放電。

3、極性反轉型電路

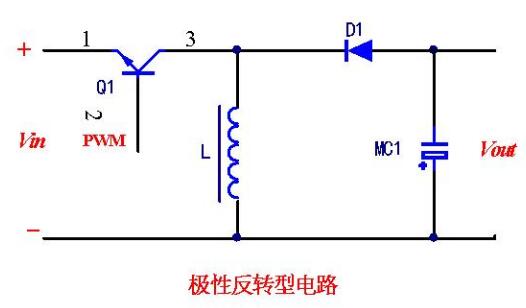

如下圖為極性反轉型電路，也叫倒置型電路。當Q1導通時，uin加在l兩端，產生電流和儲存能量。Q1截止后，l上的電流經二極管D1給電容器MC1充電。由此產生與輸人電壓極性相反的輸出電壓。
