放大電路的三種組態分為共基，共集，共射三種組態。放大電路里通常是晶體三極管、場效應管、集成運算放大器等，這些器件也稱為有源器件。放大電路的三種組態判別以輸入、輸出信號的位置為判斷依據：信號由基極輸入，集電極輸出——共射極放大電路；信號由基極輸入，發射極輸出——共集電極放大電路；信號由發射極輸入，集電極輸出——共基極電路。

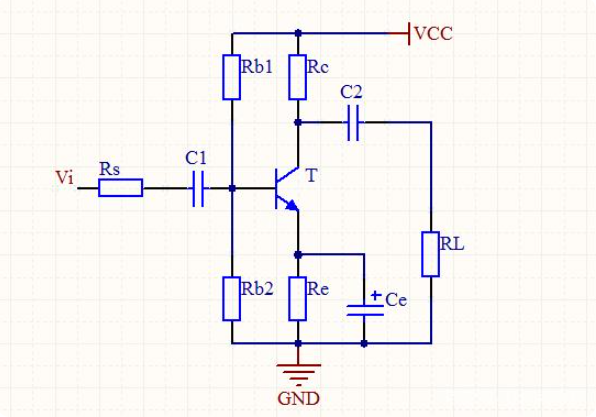

共射極放大電路：

信號由基極輸入，集電極輸出

電壓和電流增益都大于1，輸入電阻在三種組態中居中，輸出電阻與集電極電阻有很大關系。適用于低頻情況下，作多級放大電路的中間級。

（圖片來源于互聯網）

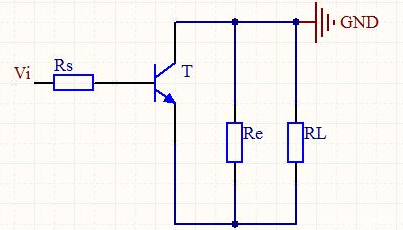

共集電極放大電路：

信號由基極輸入，發射極輸出

只有電流放大作用，沒有電壓放大，有電壓跟隨作用。在三種組態中，輸入電阻最高，輸出電阻最小，頻率特性好。可用于輸入級、輸出級或緩沖級。

（圖片來源于互聯網）

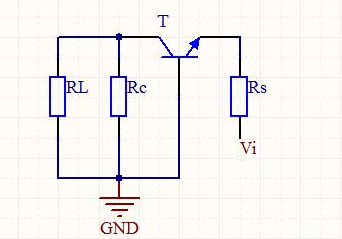

共基極電路：

信號由發射極輸入，集電極輸出

只有電壓放大作用，沒有電流放大，有電流跟隨作用，輸入電阻小，輸出電阻與集電極電阻有關。高頻特性較好，常用于高頻或?qū)掝l帶低輸入阻抗的場合，模擬集成電路中亦兼有電位移動的功能。

（圖片來源于互聯網）
