RC上電復位電路經常用在一些對復位時間要求不高的芯片上，他主要有高電平復位和低電平復位。它主要是利用了電容對電阻進行充電和放電時電壓不能突變的原理，高電平復位上電時電容是放電的，低電平復位上電是電容是充電的。

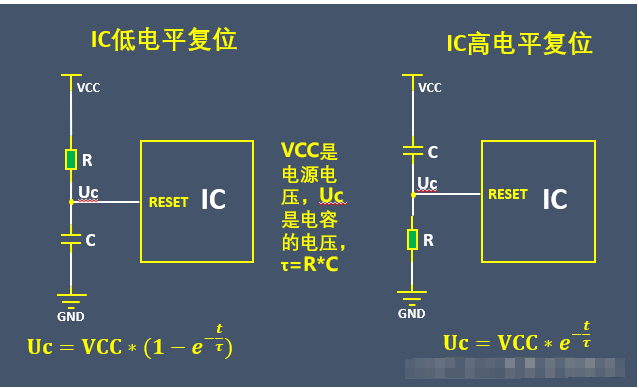

它的上電復位時間的計算公式

Uc=VCC*(1-e-tτ) VCC是電源電壓，Uc是電容上的電壓，τ=R*C

Uc=VCC*e-tτ

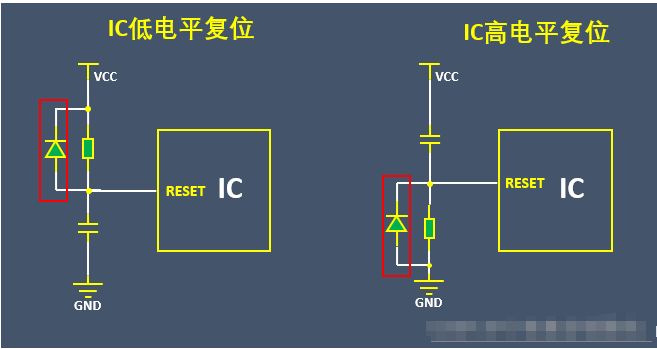

有時候我們這個RC的上電復位電路還會加一個二極管，大家可以看下，那這個二極管是起什么作用的呢?

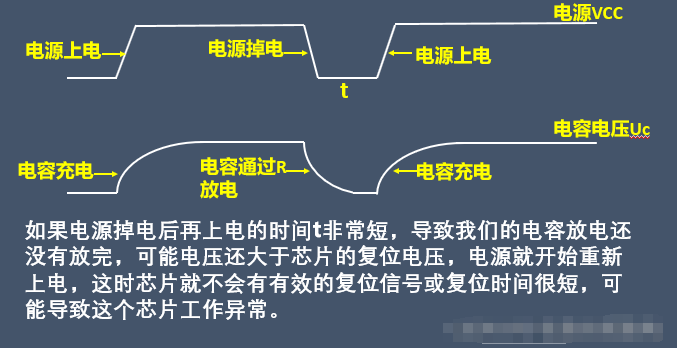

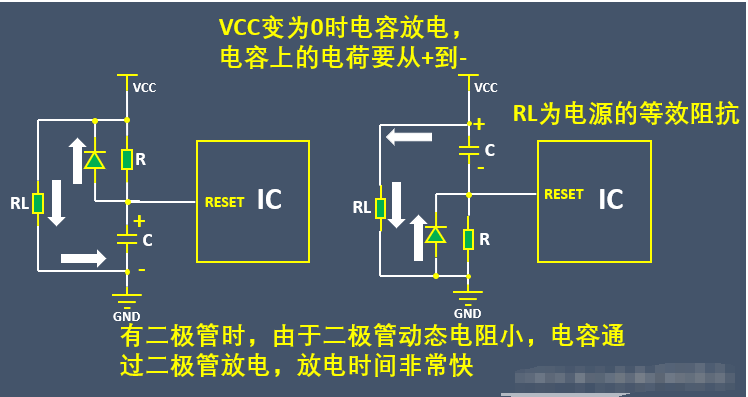

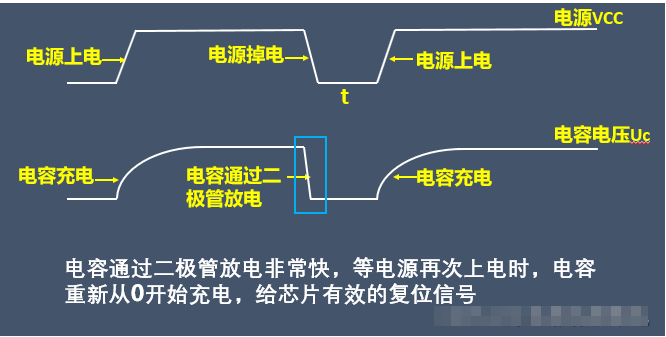

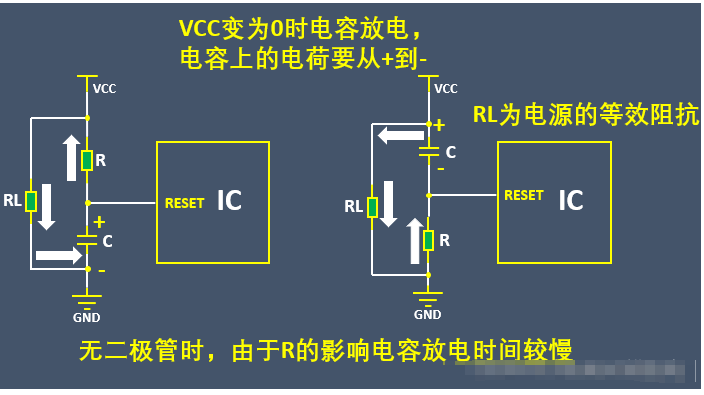

其實這個二極管是為了讓VCC掉電時，電容C快速放電，至于為什么要快速放電，我以低電平RC復位電路為例大家可以看下這個圖。問題就在如果我們的電源VCC在掉電又快速上電的時候，如果電容通過R進行放電，那么可能當電源重新完成上電后，芯片不會有有效的復位信號，可能導致我們這個芯片工作異常。
