二次回路(secondary circuit) 定義：測量回路、繼電保護回路、開關控制及信號回路、操作電源回路、斷路器和隔離開關的電氣閉鎖回路等全部低壓回路。由二次設備互相連接，構成對一次設備進行監測、控制、調節和保護的電氣回路稱為二次回路。是在電氣系統中由互感器的次級繞組、測量監視儀器、繼電器、自動裝置等通過控制電纜聯成的電路。用以控制、保護、調節、測量和監視一次回路中各參數和各元件的工作狀況。 用于監視測量表計、控制操作信號、繼電保護和自動裝置等所組成電氣連接的回路均稱為二次回路或稱二次接線。

二次回路電路詳解

21.根據圖23 說明單電源三繞組變壓器過電流保護的構成及工作原理。

答：三繞組變壓器外部故障時，器過電流保護應有選擇性地斷開故障側斷路器。而使其余兩側繼續正常運行，為此，應按如下原則來實現過流保護。

(1)對單側電源三繞組變壓器(如圖23 所示)，應裝設兩套過電流保護。一套裝于負荷側，如繞組I II III，其動作時限TIII最小，保護動作僅跳開QF3.另一套裝在電源側，如繞組I，它設兩級時限TI和TII，TII=tIII+Δt，用以切除QF2;而tI=tII+Δt，用以切除高、中、低三側斷路器。

(2)對兩端或三端電源的變壓器，三側均應設過電流保護，并根據計算值在動作時限小的電源側加裝方向元件，以保證動作的選擇性。

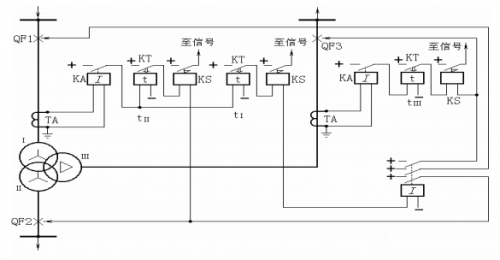

圖23 單電源三繞組過電流保護原理接線圖

22.根據圖24 說明變壓器過零序電流保護的構成及工作原理。

答：對大電流接地系統中的變壓器裝設的接地零序電流保護，作為變壓器主保護的后備保護及相鄰元件接地短路的后備保護。如圖所示，正常情況下，3I=0，TA中沒有電流通過，零序電流保護不動作發生接地短路時出現零序電流，當它大于保護的動作電流，應大于該側出線零序電流保護后備段的動作電流。保護的動作時限也要比后者大一個Δt。

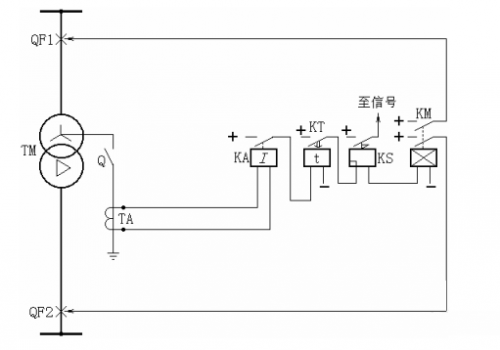

圖24 變壓器零序電流保護原理接線圖

23.根據圖25 說明變壓器中性點直接接地零序電流保護和中性點間隙接地保護的構成及工作原理

答：目前大電流接地系統普遍采用分級絕緣的變壓器，當變電站有兩臺及以上的分級絕緣的變壓器并列運行時，通常只考慮一部分變壓器的中性點則經間隙接地運行，以防止故障過程中所產生的過電壓破壞變壓器的絕緣。為保證接地點數目的穩定，當接地變壓器退出運行時，應將經間隙接地的變壓器轉為接地運行。由此可見并列運行的分級絕緣的變壓器同時存在接地和經間隙接地兩種運行方式。為此應配置中性點直接接地零序電流保護和中性點間隙接地保護。這兩種保護的原理接線圖如圖25 所示。

中性點直接接地零序電流保護：中性點直接接地零序電流保護一般分為兩段，第一段由電流繼電器1、時間繼電器2、信號繼電器3及壓板4組成，其定值與出線的接地保護第一段相配合，0.5s切母聯斷路器，第二段由電流繼電器5、時間繼電器6、信號繼電器7和8壓板9和10等元件組成。定值與出線接地保護的最后一段相配合，以短延時切除母聯斷路器及主變壓器高壓側斷路器，長延時切除主變壓器三側斷路器。

中性點間隙接地保護：當變電站的母線或線路發生接地短路，若故障元件的保護拒動，則中性點接地變壓器的零序電流保護動作將母聯斷路器斷開，如故障點在中性點經間隙接地的變壓器所在的系統中，此局部系統變成中性點不接地系統，此時中性點的點位將升至相電壓，分級絕緣變壓器的絕緣會遭到破壞，中性點間隙接地保護的任務就是在中性點電壓升高至危及中性點絕緣之前，可靠地將變壓器切除，以保證變壓器的絕緣不受破壞。間隙接地保護包括零序電流保護和零序過電壓保護，兩種保護互為備用。

零序電流保護由電流繼電器12、時間繼電器13、信號繼電器14和壓板15組成。一次啟動電流通常取100A左右，時間0.5s。110kV變壓器中性點放電間隙長度根據其絕緣可取115-158mm，擊穿電壓可取63kV(有效值)。當中性點電壓超過擊穿電壓(還沒達到危及變壓器中性點絕緣的電壓)時，間隙擊穿，中性點有零序電流通過，保護啟動后，經0.5s延時切變壓器三側斷路器。

零序電壓保護由過電壓繼電器16、時間繼電器17、信號繼電器18及壓板19組成，電壓定值按躲過接地故障母線上出現的最高零序電壓整定，110kV系統一般取150V;當接地點的選擇有困難、接地故障母線3U電壓較高時，也可整定為180V，動作時間取0.5s。

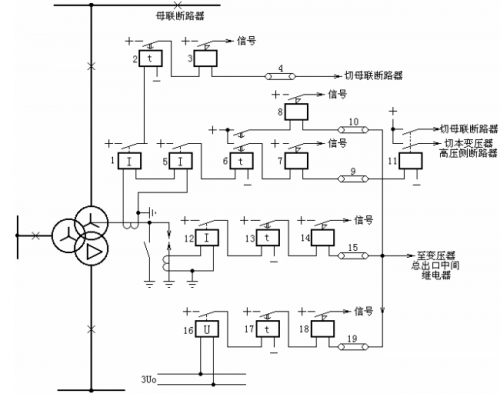

變壓器中性點直接接地零序電流保護和中性點間隙接地保護的原理接線圖

二次回路圖的最大特點是邏輯性很強，其設備、元件的動作嚴格按照設計的先后順序進行，所以看圖時只要抓住一定的規律：先一次，后二次;先交流，后直流;先電源，后接線;先線圈，后觸點;先上后下;先左后右。
