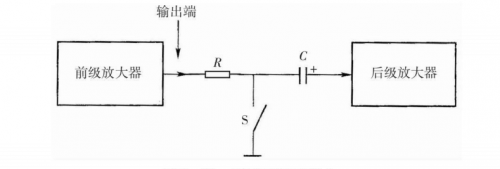

（1）隔離電阻電路之一

當開關S處于圖示斷開位置,這時從前級放大器輸出的信號通過電阻R和電容C加到后級放大器電路的輸入端，完成信號從前級電路的傳輸過程。

當開關S處于接通狀態,這時前級放大器輸出的信號通過R被開關S短路到地,而無法加到后級放大器電路中。

隔離電阻R的作用是防止在開關S接通時,將前級放大器電路的輸出端對地短路,而造成前級放大器電路的損壞。

如果沒有電阻R,S接通時就相當于將前級放大器電路的輸出端對地短路,這相當于一個電源短路，會損壞前級放大器電路。

在加入R后,當開關S接通時,前級放大器輸出端與地線之間接有電阻R,R是前級放大器的負載電阻,可以防止前級放大器電路輸出端對地的短路。

（2）隔離電阻電路之二

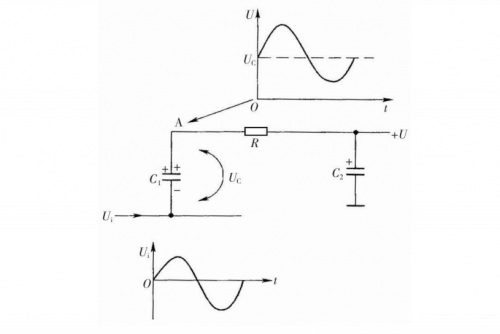

這是OTL功率放大器電路中的自舉電路。電路中，R是隔離電阻，+U是直流工作電壓，C1是自舉電容，C2是電源濾波電容。

從上述電路分析可以知道,電阻R將電路中的A點與十U端隔離,使A點電壓能夠隨輸入信號電壓Ui的大小變化而變化,沒有R這樣的隔離電阻,就不可能實現上述電路功能。
