在電路設計過程中，根據不同的需要，我們應該選擇不同的電阻來調節特性和性能要求，比如你高電壓，大電流和大功率的電路，我們就需要先用到特殊的電阻器來滿足設計要求，下面我們來簡單的講解一下調節電阻的使用方法。

線性穩壓器

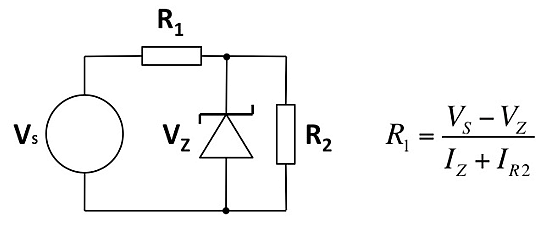

以下的電路是一個齊納二極管為負載提供恒定穩壓電源，電阻用以提供最小電流，以保持二極管處于擊穿狀態，提供負載電流。這種電路一般常用于功率低，供電電壓和負載都穩定的電路，如果電流或電壓突然變化，很可能會超過齊納二極管的工作區間，一般來說，這種電路的電阻選擇，只要符合額定功率和負載的功率，以及二極管的功率就可以了。

在電壓不穩或者功率不穩的電源電路里，串聯電路可以使用傳輸晶體管，來控制電流的穩定，并且降低電壓的數值

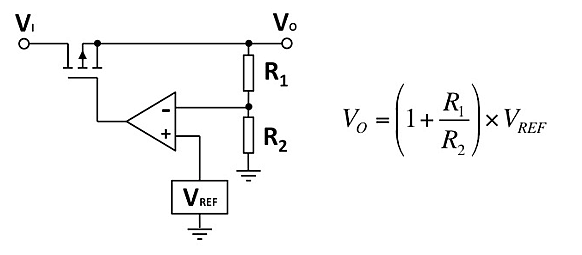

以下的電路通常使用ic或低壓差穩壓器來調節負載輸入，有兩個電阻形成分壓，如果電路有固定輸出，那么分壓器就會與內部，對于其他元件可以在外部放置1到2個電阻。

開關電源

串聯電路上的元件和負載都會消耗功率，線性電源的能效比會比較低，如果負載上升壓增加，那么整個電路的效率就會進一步降低。為了提高效率，我們通常使用電源拓撲結構，開關電源（SMPS）采用未經調節的輸入直流電壓，并以高頻率（10kHz至1MHz）進行切換。占空比決定整流和平滑后的直流輸出電壓。SMPS輸出的調節也使用分壓器，但是要調節開關頻率和占空比。通過避免線性穩壓器壓降帶來的損失，SMPS可實現高達95％的效率。由于高頻變壓器和濾波器/儲能電容器尺寸要小得多，SMPS也可能比類似功率的線性AC-DC電源設計更緊湊。

SMPS的主要缺點是它要求必須有最小負載，空載狀態可能會損壞電源。為避免這種情況，設計人員經常使用一個功率電阻作為假負載。如果主負載斷開，該電阻器可以用于吸收最小的特定負載電流。當然，假負載電阻也會有功耗，從而影響整體電源效率，因此在選定電阻時需要考慮這個因素。規避該問題的另一種方法是當負載開路時在輸出端使用分流電阻。出于安全目的，SMPS設計也會采用其它電阻器。低阻值、高功率電阻器通常可防止過壓情況。而限流設計則可防止短路。

此類開關技術也可以用于DC-DC轉換器設計，將直流電壓的一個值調節為另一個值。降壓轉換器在工作原理上非常類似于前述的SMPS設計。升壓轉換器則使用電荷泵技術輸出比輸入端更高的電壓。這兩種技術都使用類似方法來調節輸出電壓并提供電路保護。

電阻器

1.放電電阻器主要功能是對電路中的電容器進行放電，在使用過程中和負載并聯，電源關閉時，電容器保持充電狀態，可能會對用戶造成影響，所以需要放電，我們只要考慮兩點因素，第一是高阻值，第二次能快速放電。

2.浪涌限制電阻器的儲能電容器充電時可能引起的浪涌電流量。這些電阻通常阻值很低，并且與交流電源線串聯。對于更高功率的電源，常常會使用負溫度系數電阻器，電阻阻值和溫度成反比，缺點是必須在工作時間要高溫。有一種可能是用脈阻電阻器，這種電阻器的功率很小。

3.平衡電阻器用于在使用多個電源時調制負載電流，在并聯電路設計中，使用多個轉換器，有低功耗，節約成本的優點。但是這類電路，不能簡單的把負載連接在一起，使用平衡電阻器可以很好的平衡各負載的輸出。

4.高壓分壓器用于向調節電路提供反饋。這些電阻器通常還有其它次要作用，例如監測除顫器中的高壓電源，以及為儲能電容器充電并在期望的充電電平下關斷電源。
