電壓控制模式的電路圖文介紹

1、電壓控制模式

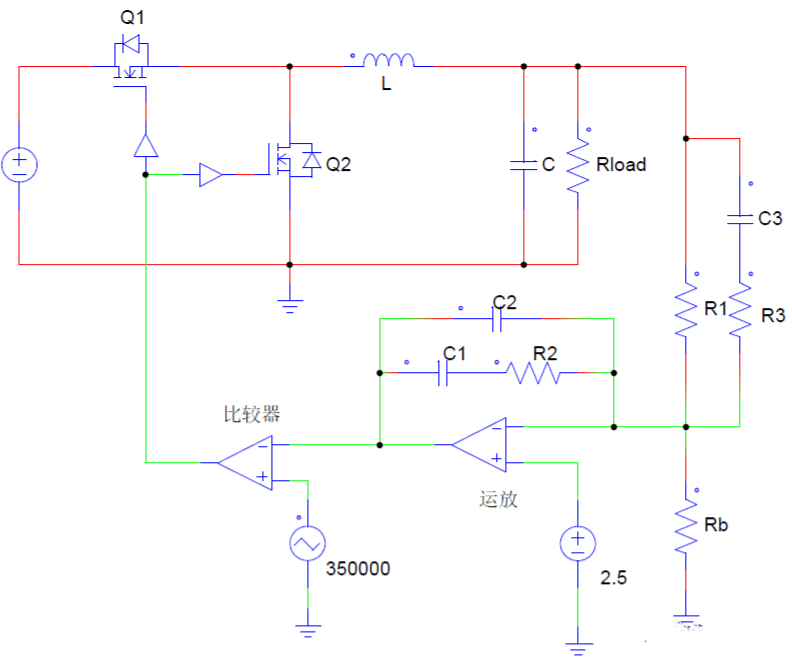

如下圖就是一個典型的電壓控制模式，電壓控制模式的開關周期為芯片的時鐘周期，每來一個時鐘信號，開關信號即開啟或者說PWM信號會產生由低到高電平的變化，而一個周期內開關信號的關斷即PWM信號由高到低電平，轉換時刻則是由反饋產生的電壓誤差信號和鋸齒波的比較決定。

電壓控制模式的優點：

1.PWM三角波幅值較大，脈沖寬度調節時具有較好的抗噪性；

2.對于多路輸出電源，它們之間的交叉調整率比較好；

3.單一反饋電壓閉環設計，調試比較容易。

電壓控制模式缺點：

1.當個輸入電壓突然變化或者負載阻抗突然變化時，因為主電路有較大的輸出電容C以及電感L相移延時作用，輸出電壓的變化也延時滯后，同時輸出電壓變化的信息還要經過電壓誤差放大器的補償電路延時滯后，才能傳至PWM比較器調節脈寬。也就是說環路控制的變化必須經過L、C二階極點系統獲得設計輸出，輸出響應不是很好。

2.電壓控制模式環路控制中由于不涉及到輸入電壓的變化，也就是說輸入電壓并沒有直接參與反饋環路的閉環控制，因此，源動態不好，輸入電壓突變時的響應較慢。

3.由于電壓控制模式不采樣電流，逐周限流保護功能必須另外增加電路來實現。

如何改善？

1.增加電壓誤差放大器的帶寬，保證具有一定的高頻增益。不過這樣容易受高頻開關噪聲的影響，需要在主電路及反饋控制電路上采取措施進行抑制或同相位衰減平滑處理；帶寬增加有利于提高電源的動態響應，但是對于高頻噪聲的抑制會有影響，容易受到干擾。

2.采用電壓前饋模式控制的PWM技術，改善源動態。
