1、AC/DC電源的運用

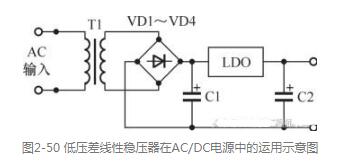

圖2-50是低壓差線性穩壓器在AC/DC電源中的運用示意圖。這一電路中，交流電通過電源變壓器降壓得到交流低電壓，再經過整流濾波電路得到不穩定的直流電壓，然后通過低壓差線性穩壓器（LDO）得到穩定的直流電源，并且通過低壓差線性穩壓器消除了電源電路中的交流聲，抑制了紋波電壓。

2、電池或蓄電池電源電路中的運用

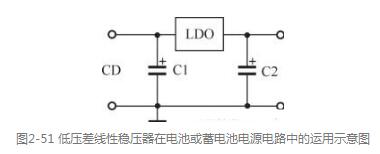

圖2-51是低壓差線性穩壓器在電池或蓄電池電源電路中的運用示意圖。

電池或蓄電池的供電電壓會在一定范圍內變化，電池或蓄電池隨著使用時間的增加，它的輸出電壓要下降，在電路中增加了低壓差線性穩壓器后，直流工作不僅能夠穩定，而且在電池或蓄電池接近放電完畢時，直流輸出電壓都保持穩定，增加了電池或蓄電池的使用壽命。

3、開關電源電路中的運用

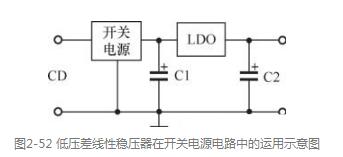

圖2-52是低壓差線性穩壓器在開關電源電路中的運用示意圖。當輸入直流電壓遠遠高于所需要的直流工作電壓時，可以在低壓差線性穩壓器電路之前加一個開關電源電路。

眾所周知，開關電源有其獨特的優點，如效率很高，輸入電壓和輸出電壓可以相差很大等，但是它也有許多缺點，特別是運用于模擬電路中時它的缺點更加明顯，如輸出紋波電壓較高、噪聲大、電壓調整率較差等。

4、多路相互隔離電源電路中的運用

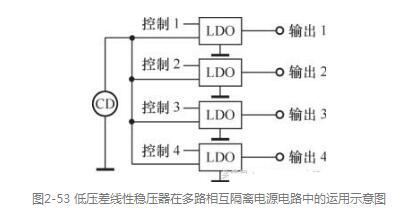

圖2-53是低壓差線性穩壓器（LDO）在多路相互隔離電源電路中的運用示意圖。在一些應用中，如通信設備中，往往由一只電源供電，但是需要多組小電源，并且要求這些小電源相互隔離，即其中的一些小電源工作，其他的小電源不工作時為了節電需要關斷，這時就可以采用多組低壓差線性穩壓器電路，通過低壓差線性穩壓器集成電路（5根引腳的集成電路）中的控制端進行該集成電路的通、斷控制。
