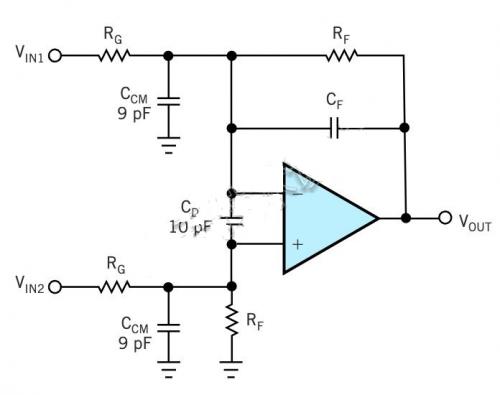

在設計運算放大器時，是不可能不含輸入電容的，而運算放大器的印刷電路板上就包含更多了（圖 1）。除了反饋電容器 CF，其他所有電容都是雜散電容，它們會影響電路的穩定性。 例如，如果人為將這些電容設置為零，則可以用公式 1 求得環路增益。運算放大器的開環增益 a 包含幅度和相位成分，因此波特（對數穩定性）圖中會產生相移。波特圖上的臨界點是增益幅度等于零（增益=1）的點；180°與實際相移之間的差是相位裕量。

外部元件是電阻性的；令 RG=RF，可以使環路增益降低 6dB。這可以進一步增強穩定性，并使波特圖上的縱截距下降 6dB，而極點位置保持不變。公式 2 給出了具有實際輸入電容（CF = 0）的反相放大器的環路增益，如圖 1 所示。

該輸入電容向環路增益增加了一個極點，并且當 RG 和 RF 的并聯值較小時，例如 500Ω，極點位置位于 f = 16.76 MHz 處。該極點在其位置頻率的十分之一處引起的相移基本為零，因此輸入電容不會影響增益帶寬小于 1.676 MHz 的運算放大器。當運算放大器的增益帶寬超過 1.676 MHz 時，該極點引起的相移會增加至環路增益相移，并且運算放大器會產生過沖、振鈴、隨后振蕩，這取決于其相位響應。

增加 RG 和 RF 的并聯值會導致極點頻率降低（RF || RG = 5kΩ時，f = 0.1676 MHz）。因此，相移發生得越快，不穩定性問題就越嚴重。傳統的解決辦法是，使高頻運算放大器電路中的電阻較小，以最大程度地減小雜散輸入電容的影響。解決輸入電容問題的另一種方案是增加一個反饋電容 CF。當電路中有輸入和反饋電容時，由公式 3 可以計算出其環路增益。

公式 3 中的零點始終先于極點； 因此，它的相移抵消了一部分負相移，直到極點起作用。通過使 RFCF = RGCG，電路就可以獨立于兩個電容器。這種方法對閉環帶寬性能而言通常并不是最佳選擇，因此工程師選擇使用較小的 CF 值。通過優化電阻值、電容值和運算放大器帶寬可以獲得最佳的高頻性能，但在實驗室，2CF = CG 是一個極好的起點。

反相運放和同相運放的穩定性是一樣的，因為穩定性與輸入無關。反相運算放大器的工作很像理論預測，但是同相運算放大器的抗共模能力較低，因為一部分輸入信號通過差分電容器（CD）饋入反相節點。抗共模性能的下降僅在高頻時才明顯。
