電路簡化的基本原則及步驟介紹

電路簡化的基本原則

一些復雜電路可以通過如下原則進行簡化：

第一：不計導線電阻，認定R線≈0。有電流流過的導線兩端電壓為零，斷開時開關兩端可以測得電壓（電路中沒有其他斷點）。

第二：開關閉合時等效于一根導線；開關斷開時等效于斷路，可從電路兩節點間去掉。開關閉合有電流流過時，開關兩端電壓為零，斷開時開關兩端可以測得電壓（電路中沒有其他斷點）。

第三：電流表內阻很小，在分析電路的連接方式時，有電流表的地方可看作一根導線。

第四：電壓表內阻很大，在分析電路的連接方式時，有電壓表的地方可視作斷路，從電路兩節點間去掉．

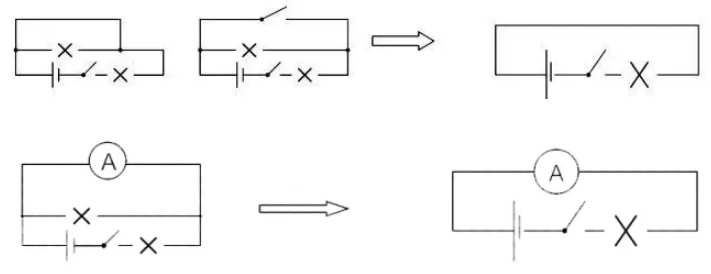

第五：用電器（電阻）短路：用電器（電阻）和導線（開關、電流表）并聯時，用電器中無電流通過（如下圖示），可以把用電器從電路的兩節點間拆除（去掉）。

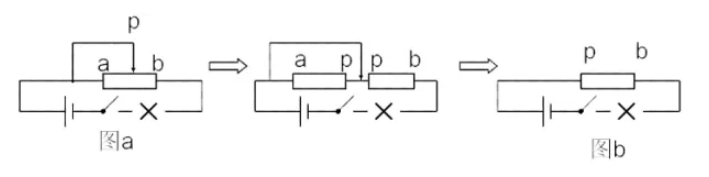

第六：滑動變阻器Pa段被導線（金屬桿）短接不工作，去掉Pa段后，下圖a變?yōu)閳Db。

第七：根據串、并聯電路電流和電壓規律“串聯分壓、并聯分流”分析總電流、總電壓和分電流、分電壓的關系。

第八：電流表和哪個用電器串聯就測哪個用電器的電流，電壓表和哪個用電器并聯就測哪個用電器的電壓。判斷電壓表所測量的電壓可用滑移法和去源法。

第九：電壓表原則上要求并聯在電路中，單獨測量電源電壓時，可直接在電源兩端。

一般情況下，如果電壓表串聯在電路中，測得的電壓是電源兩端電壓（具體情況見筆記）。電流表直接接在電源兩端會被燒壞，且讓電源短路，燒壞電源。

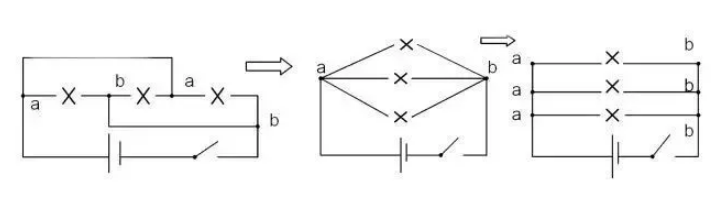

第十：如果導線上（節點之間）沒有用電器（開關，電流表除外），那么導線上的各點可以看做是一個點，可以任意合并、分開、增減。（此法又稱節點法）例如：

電路簡化步驟

第一步：按照題目要求將斷開的開關去掉，將閉合的開關變成導線。

第二步：將電流表變成導線（視具體情況也可保留）。

第三步：去掉電壓表。

第四步：合并（或者換位）導線上的節點。（此步驟在電路中用電器比較多，且相互糾結時，采用）

第五步：畫出等效電路圖，判斷各用電器是串聯還是并聯。

第六步：在原電路中利用原則七、八判斷電流表和電壓表各測量哪個用電器的電流和電壓。

第七步：將電壓表和電流表添加到等效電路圖中，分析各電流表和電壓表示數之間的關系。
