電路分析：NMOS開關電路介紹

概述

上文和大家討論了PMOS的負載開關電路，使用PMOS來控制后繼電路的開關。然而在日常應用中PMOS可供選擇的類型較少，價格也相對昂貴。因此選用NMOS作為開關電路選型范圍較多，成本也更加劃算，尤其針對一些低壓1V、1.8V、3.3V大電流應用中更有優勢。

電路分析

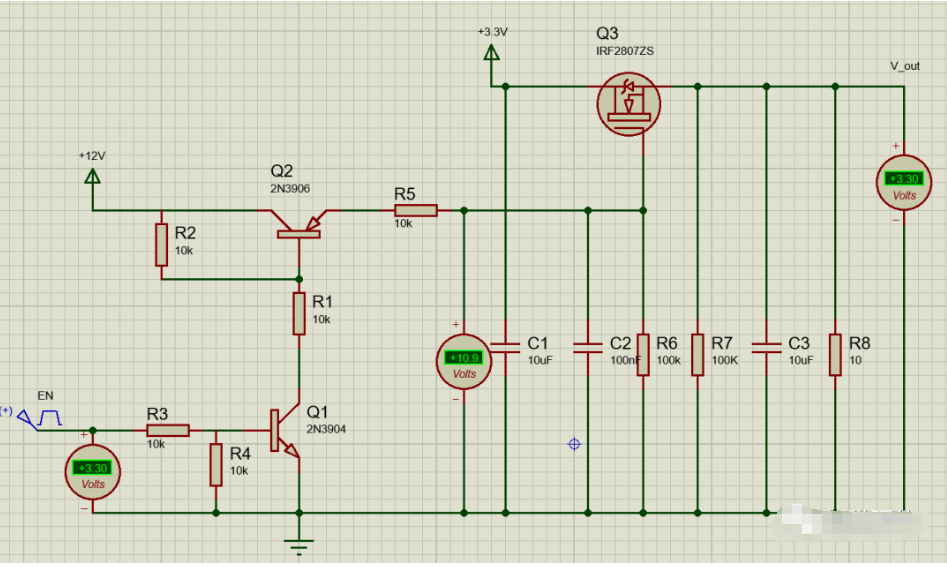

如下圖搭建NMOS開關電路

其中Q1、Q2為控制電路R3端口加入3.3V脈沖激勵源作為使能EN信號，使能信號高有效，當脈沖為高電平時NPN三極管Q1導通，PNP三極管Q2導通，NMOSQ3的基極電壓為R5和R6分壓所得，R7為假負載用于下電輸出電容放電，R8為模擬的后級負載，當控制導通時V_out為3.3V。

R5、C1組成緩啟動電路可以控制NMOS開關Q3的啟動時間，C1和C3分別為被控制電源輸入和輸出濾波電容。

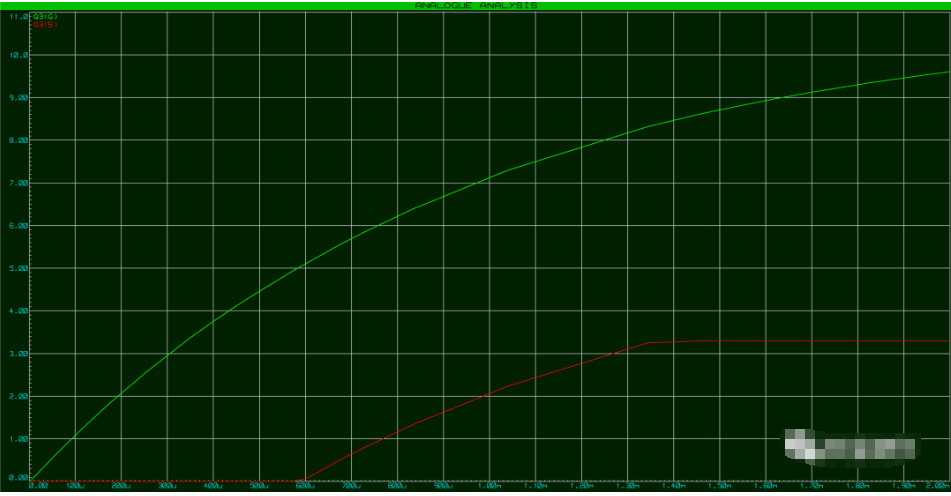

當配置R5、C1為10K和100nF啟動時間為1.3ms左右啟動波形如下；

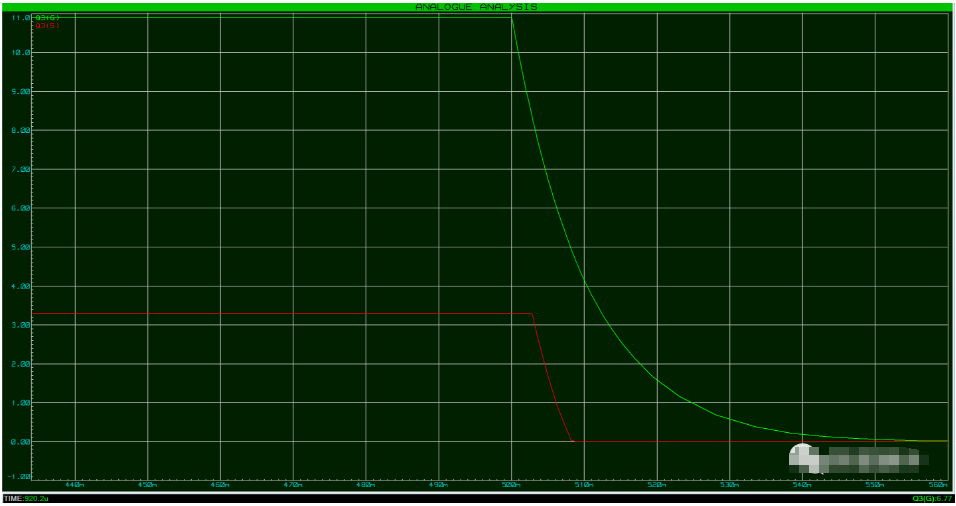

下電波形：

當配置R5、C1為100K和100nF啟動時間為30ms左右，啟動波形如下；

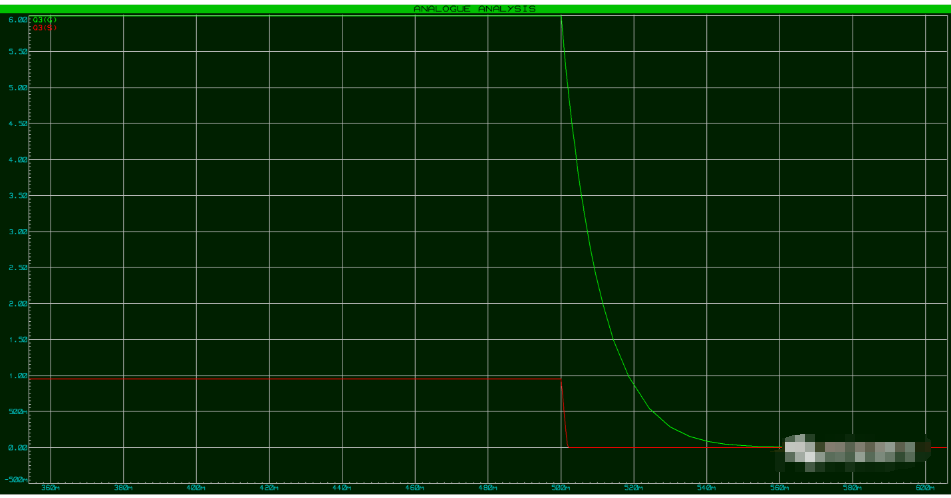

下電波形

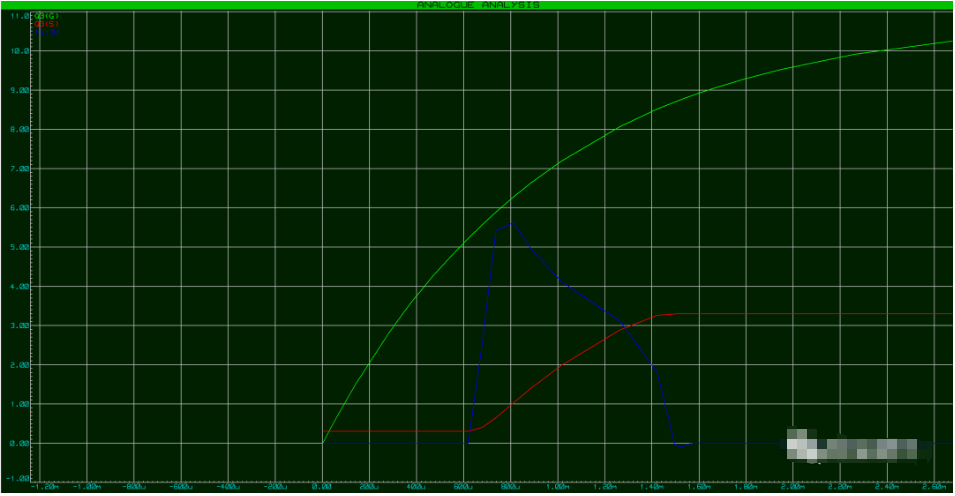

設置后級1000uF電容負載測量Q3啟動沖擊電流，R5、C1為10K和100nF組合沖擊電流最大尖峰約為5.5A波形如下：

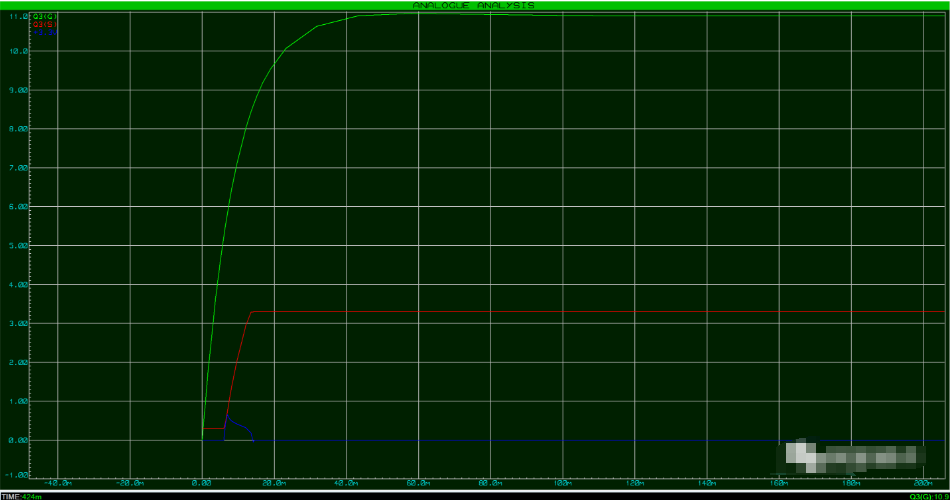

設置后級1000uF電容負載測量Q3啟動沖擊電流，R5、C1為10K和1uF組合沖擊電流最大尖峰約為0.6A波形如下：

結論

NMOS也可作為電源開關電路使用，緩啟動電路參數需要根據實際電路容性負載大小和MOS的SOA曲線配置。
