電路分享，交流電壓轉換為直流電壓電路

高壓交流電壓轉化為低壓直流電壓，可實現的方法有很多，比如使用容阻降壓+24V穩壓管的方式，這種方式一般只用于小電流場合（電流小于100mA）；開關變壓器、開關管等組成的自激或它激方式開關電源，如今開關電源十分普及，我們常用的手機充電器、筆記本、顯示器適配器等幾乎都是采用開關電源的方式，主要是因?yàn)殚_關電源效率高而且體積小、重量輕，抗干擾性強，電壓范圍寬等優勢，不足之處就是紋波比較大，電磁干擾大；還有簡易的變壓器降壓、整流、線性穩壓的方式等。

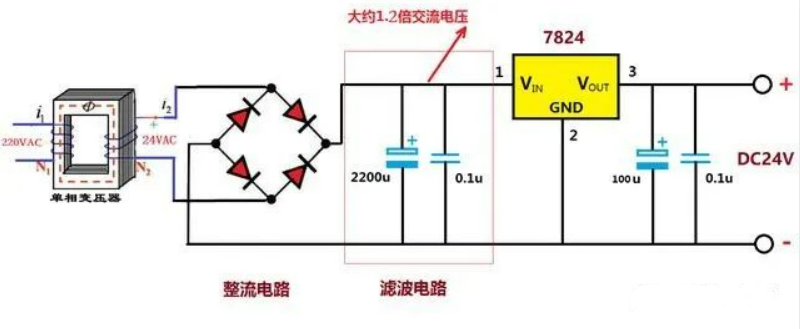

下面介紹比較簡易的24V電源實現方法。

（1）用一個220VAC轉24VAC變壓器，輸出功率根據實際需求而定；

（2）再通過橋堆（橋式整流）將24V交流電整流為直流電，整流后的電壓約為0.9倍的24V，其中橋堆可以使用4個整流二極管代替；

（3）通過電容進行濾波， 濾波電容的大小跟負載電流、紋波系數有關，濾波電容的計算公式為：0.289/[f×（U/I）×ACv]，單位為F，其中0.289是由半波阻性負載整流電路的波紋系數推演來的常數；f是交流電的頻率，單位HZ，比如市電為50HZ；U為整流電路最大輸出電壓，單位V；I為整流電路最大輸出電流，單位為A；ACv為紋波系數。就不作詳細計算了，此處濾波電容選擇2200μF，關于耐壓值的選擇，由于24VAC整流后的直流電壓最大值為24×1.414V≈34V，再考慮70%的降額設計，由34V÷0.7≈48.6V，因此，耐壓值選取50V。經過濾波后的直流電壓約1.2倍的交流電，即24V×1.2=28.8V；

（4）然后再經過常用的線性三端穩壓器7824進行降壓、穩壓，可得穩定的24V直流電壓輸出，7824的最大輸出電流為1.5A，注意根據實際負載電流情況計算7824的自身功耗，考慮散熱問題。自身功耗計算公式P=（輸入電壓-輸出電壓）×負載電流，若負載電流為1A，則P=(28.8V-24V)×1A=4.8W，需增加散熱片。
