電路分享：單相橋式逆變電路

本文以單相橋式逆變電路為例簡單說明一下逆變電路工作原理。

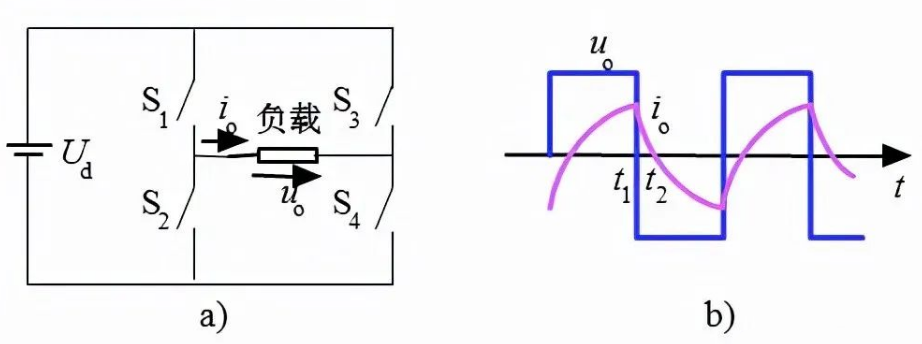

S1~S4是橋式電路的4個臂，由電子器件晶閘管或IGBT及輔助電路組成。

可以把 S1~S4想象為4個普通的開關，這樣便于理解逆變電路工作過程。

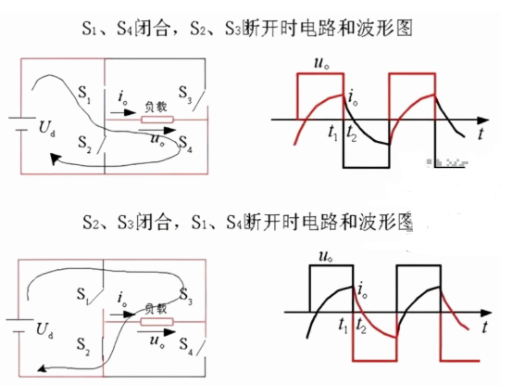

逆變過程如下：當S1、S4閉合，S2、S3斷開時，負載電壓uo為正。當S1、S4斷開，S2、S3閉合時，負載電壓uo為負。這樣就把直流電變成了交流電。改變兩組開關的切換頻率，即可改變輸出交流電的頻率。
