電路分享，變?nèi)荻O管等效電路介紹

變?nèi)荻O管或變?nèi)荻O管主要用于射頻或射頻電路設計，以提供電壓控制的可變電容。

這些電子元件可以以多種方式使用，其中電容水平需要由電壓控制，沒有它們，我們?cè)谑找魴C(jī)、手機和許多其他設備中享有的許多功能將是不可能的。

變?nèi)荻O管不僅可以用于電壓的模擬控制，例如在鎖相環中，還可以與微處理器結合使用，在微處理器中，可以數字方式產生電壓，然后轉換為模擬電壓，以通過使用數模轉換器ADC來控制二極管。

事實上，變?nèi)荻O管的應用幾乎是無限的，它們被用于各種不同的電路用途，用于一般電子電路設計和射頻設計。

雖然使用了兩個名稱：變?nèi)荻O管和變?nèi)荻O管，但它們都是同一種形式的二極管。變?nèi)荻O管這個名字的意思是可變電抗器或電抗，而變?nèi)蓦娙莸囊馑际强勺冸娙荩勺冸娙荩?/p>

雖然即使是普通的PN結二極管也可以作為變?nèi)荻O管使用，但作為變?nèi)荻O管購買的電子元件已經過特別優化，以提供所需的電容變化，這些變化往往比大多數標準PN結二極管的電容變化更大。

變?nèi)荻O管應用

變?nèi)荻O管廣泛用于許多射頻設計中。它們提供了一種通過施加控制電壓來改變電路內電容的方法。

這使它們具有幾乎獨特的功能，因此變?nèi)荻O管被廣泛用于許多射頻電路設計中。它們是許多射頻設計中必不可少的電子元件。

盡管變?nèi)荻O管或變?nèi)荻O管可用于許多不同的電路，但它們?cè)趦蓚€(gè)主要領域都有用途：

壓控振蕩器、VCO：壓控振蕩器用于許多不同的射頻設計。一個主要領域是鎖相環內的振蕩器。反過來，它們可以用作FM解調器或頻率合成器。變?nèi)荻O管是壓控振蕩器中的關鍵元件。

射頻濾波器：使用變?nèi)荻O管可以調諧濾波器。在接收器前端電路中可能需要跟蹤濾波器，使濾波器能夠跟蹤輸入的接收信號頻率。同樣，這可以使用控制電壓進行控制。通常，這可以通過微處理器控制下通過數模轉換器提供。

頻率和相位調制器：變?nèi)荻O管可用于頻率調制器和相位調制器。在調頻器中，它們可以放置在發生器內的諧振元件和施加到二極管的音頻上。這樣，它的電容會隨著音頻的變化而變化，導致信號頻率隨著電容的變化而上下移動，從而與音頻保持一致。

對于相位調制，固定頻率信號可以通過移相網絡傳遞，并且二極管并入 int his。同樣，音頻被施加到二極管上，這會導致相位隨著音頻變化而變化。

就使用變?nèi)荻O管的電路而言，這些電路包括鎖相環振蕩器內，因此包括許多類型的頻率合成器。

鑒于這些電子元件允許通過使用數模轉換器、DAC 或 D2A 從可變電壓控制許多射頻電路，這使得微處理器能夠控制許多這些電子電路設計、濾波器、振蕩器等。

變?nèi)荻O管甚至可以用于某些類型的諧波倍增器電路。

可變電容器的操作

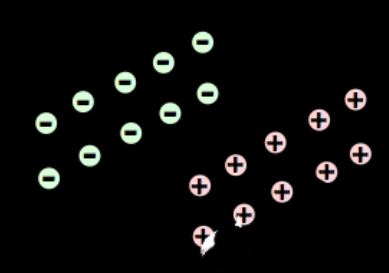

了解變?nèi)荻O管或變?nèi)荻O管工作原理的關鍵是了解電容器是什么以及什么可以改變電容。從下圖可以看出，電容器由兩塊板組成，兩塊板之間有絕緣電介質。

。 . 。電容和可以存儲的電荷量取決于極板的面積和它們之間的距離。

電容器的電容取決于板的面積 - 面積越大，電容越大，以及它們之間的距離 - 距離越大，電容水平越小。

反向偏置二極管在 P 型區域和 N 型區域之間沒有電流流動。N型區和P型區可以導電，可以認為是兩塊板，它們之間的區域——耗盡區是絕緣電介質。這與上面的電容器完全相同。

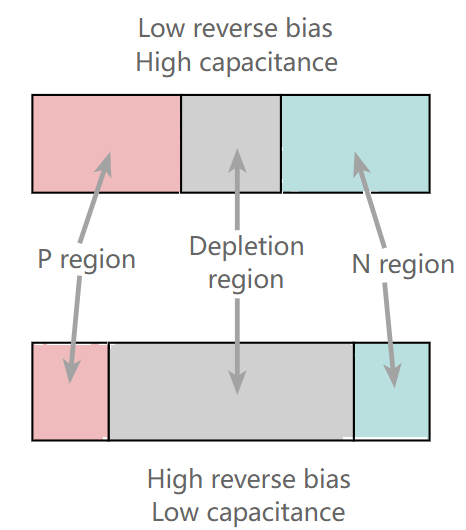

與任何二極管一樣，如果反向偏置發生變化，耗盡區的大小也會發生變化。如果變?nèi)荻O管或變?nèi)荻O管上的反向電壓增加，則二極管的耗盡區增加，如果變?nèi)荻O管上的反向電壓降低，則耗盡區變窄。因此，通過改變二極管上的反向偏置，可以改變電容。

變?nèi)荻O管電容隨反向偏置的變化

變?nèi)荻O管具有非線性電容曲線 - 變?nèi)荻O管的電容與其兩端電壓的平方根成反比。這意味著反向電壓的初始變化比較高電壓下的電容變化要大得多。

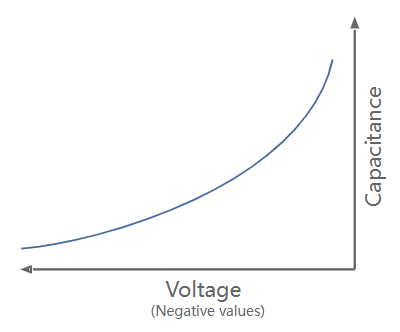

變?nèi)荻O管的典型電壓電容曲線

變?nèi)荻O管或變?nèi)蓦娐贩?hào)

變?nèi)荻O管或變?nèi)荻O管在電路圖或原理圖中顯示，使用組合了二極管和電容器符號的符號。這樣一來，很明顯，它被用作可變電容器而不是整流器。

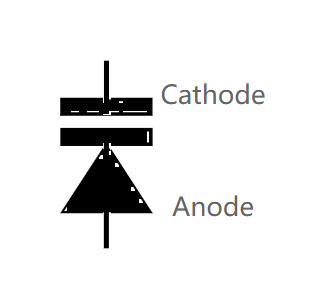

變?nèi)荻O管電路符號

在任何電子電路設計中工作時，都必須確保變?nèi)荻O管保持反向偏置。這意味著陰極相對于陽極將是正的，即變?nèi)荻O管的陰極將比陽極更正。這樣，變?nèi)荻O管將充當電路中的電容器而不是二極管。

變?nèi)荻O管等效電路

與任何其他組件一樣，變?nèi)荻O管不是一個完美的電容器，而是包含各種雜散元件。變?nèi)荻O管也是如此，因此，能夠?qū)⒍O管建模為等效電路是很有用的。在電子電路設計中，需要了解和適應電容器和雜散元件。

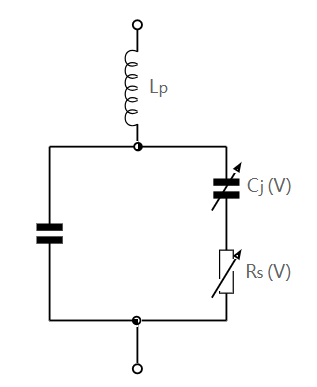

變?nèi)荻O管的等效電路

可以看出，變?nèi)荻O管等效電路有幾個元件——不同的電路元件代表了使用二極管時看到的主要元件。

各種元素如下：

CJ（五）：變?nèi)荻O管的這個元件代表實際的可變結電容，它是二極管所需的主要元件。

RS（五）：這是二極管內的串聯電阻，它根據施加的電壓而變化。

CP：該電路元件代表寄生電容，主要由基本二極管結本身周圍的電容產生。封裝內的連接線對此做出了貢獻。

LP：該串聯電容主要來自變?nèi)荻O管封裝內的接線。雖然很小，但在高頻射頻電路中仍然很明顯。

二極管中引線的串聯電阻可以忽略不計，特別是當二極管在反向偏置下工作時，電容水平相對較小，因此串聯電阻影響不大。

變?nèi)荻O管類型

在研究用于特定射頻應用的高性能變?nèi)荻O管時，經常會看到術語“突變二極管”和“超突變?nèi)荻O管”。

這些術語與結有關，因此與變?nèi)荻O管的性能有關 - 超突變二極管，顧名思義，在摻雜中具有非常急劇的變化，從而產生非常突然的結 - 實際上它是一個超突變結！

變?nèi)荻O管規格

雖然變?nèi)荻O管由PN結形成，具有相同的基本特性，但需要一些特定的特征規格和參數來定義其作為可變電容的性能。

這些規格包括電容值和電容-電壓變化行為。

反向擊穿特性也非常重要，因?yàn)橥ǔＰ枰喈?dāng)高的反向電壓才能將二極管的電容降低到最低值。

另一個非常重要的參數是二極管的質量因數或Q值，因?yàn)檫@會對整個電路的性能產生重大影響。低水平的 Q 值會降低濾波器的選擇性，或?qū)κ褂米內荻O管的振蕩器的相位噪聲產生不利影響。

變?nèi)荻O管是非常有用的元件，可以以多種方式使用，尤其是在射頻電路中。通過改變電壓來控制電路內的電容有很多用途，并且能夠創建鎖相環、間接頻率合成器、各種類型的頻率和相位調制器以及許多其他電路等項目。
