電路測量，隔離式電源中的頻率響應介紹

補償隔離式電源的反饋回路在進行測量時，回路的斷開位置會直接影響到這項工作的難度。

在選擇TL431電路周圍的補償組件時，在一個特定的位置斷開回路十分關鍵。可以選擇在兩個位置斷開回路。

大多數工程師喜歡在圖1顯示的反饋電阻分壓器的位置上斷開回路。畢竟，在非隔離式降壓電路中是這么做的。當在這款隔離式電源中也進行同樣操作的話，內部回路會變成發電廠設備的一部分，并且使得方程式和設計過程變得復雜。當在分壓器上斷開回路時，必須：

1.檢查內部開回路的穩定性。

2.然后，必須查看這個內部回路的閉環響應。閉合內部回路是發電廠設備，它由外部回路控制。

3.通過選擇外部回路內的TL431周圍的補償組件來確保穩定性。

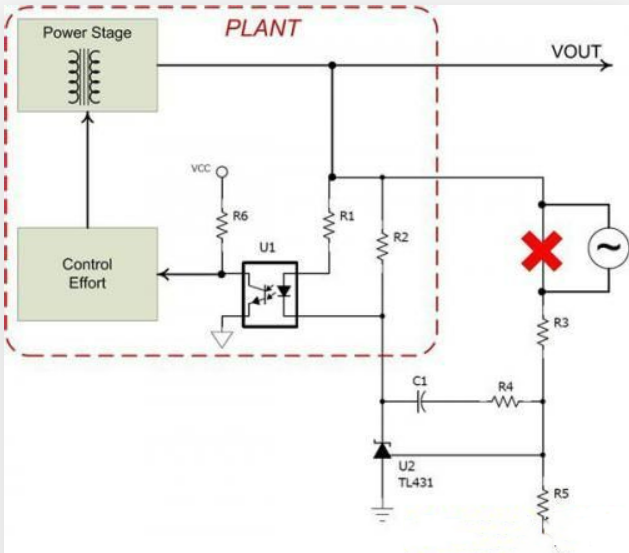

圖1.在反饋分壓器的位置上斷開回路會使測量過程復雜化。

按照圖2中所示的方式斷開回路，可以通過一個簡單的步驟穩定電源。現在，發電廠設備被定義為光耦合器的輸出到電源輸出的轉換函數，而兩個回路被包含在補償中，而非發電廠設備中。這使得能夠使用電源技巧：補償隔離式電源中說明的簡單方程式，以快速選擇TL431周圍的補償組件。

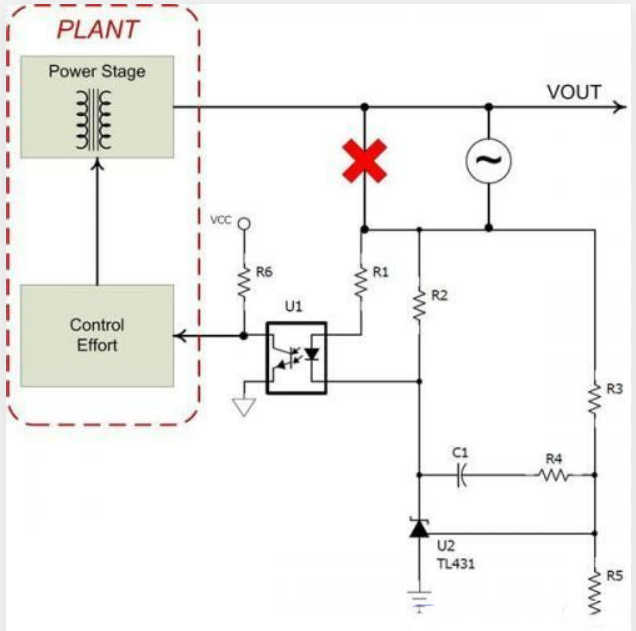

圖2.在輸出和整個TL431電路之間斷開回路可簡化測量過程。

經常情況下，電路中會包含一個50歐姆電阻器，其唯一用途就是在測量回路的同時提供一個插入干擾的位置。當被放置在圖2標出的位置上時，這個電阻器的阻抗將影響電源的性能。光耦合器電流必定會流經這個電阻器，并會導致一個穩壓誤差。如果你將一個電阻器放在這個位置，那么必須使用0歐姆電阻器。在執行回路測量時，可臨時放置一個50歐姆電阻器來插入干擾。之后，必須替換掉0歐姆電阻器。
