電感器充電與放電的原理介紹

電感器在電路中主要起到濾波、振蕩、延遲、陷波等作用，還有篩選信號、過濾噪聲、穩定電流及抑制電磁波干擾等作用，并且電感器在電子電路中是經常見到的，如炒菜用的電磁爐里面有線圈盤它是特制的電感、電源變壓器、電流互感器以及扼流圈都是電感。下面將來說說電感器是如何進行充電與放電的。

1.電容器介紹

電感器(Inductor)是能夠把電能轉化為磁能而存儲起來的元件。電感器的結構類似于變壓器，但只有一個繞組。電感器具有一定的電感，它只阻礙電流的變化。如果電感器在沒有電流通過的狀態下，電路接通時它將試圖阻礙電流流過它;如果電感器在有電流通過的狀態下，電路斷開時它將試圖維持電流不變。電感器又稱扼流器、電抗器、動態電抗器。

電容器

2.充電原理

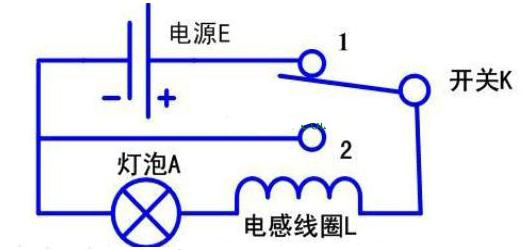

為了能夠清楚表述充電的原理，我們可以用下面的電路模型來進行說明問題。當我們把開關撥到1的位置的時候，由于電感的自感應原理，會建立一個左正右負的感應電動勢來阻礙電源對線圈的充電電流，此時電感線圈L里的電流會慢慢增大，與電感線圈的燈泡此時的亮度會慢慢變亮。從這個漸亮的過程我們可以推測到電感總是阻礙自身電流的變化的。

電路模型

3.放電原理

當我們把開關撥到2的位置時候會發現燈泡A并不會立即熄滅，而是慢慢熄滅的。這時候電感線圈相當于一個電動勢，其電感的左邊是正極右邊是負極。電感儲存的電能逐漸被燈泡消耗完。所以我們看到燈的亮度由亮慢慢變暗最后熄滅這樣一個漸進的過程。從這個電感的充電放電過程可以看出，電感中的電流是不能突變的，因此我們常常稱電感元件是“慣性元件”。
