DC-DC開關電源電路如何計算

開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源。開關電源一般由脈沖寬度調制(PWM)控制IC和MOSFET構成。隨著電力電子技術的發展和創新，使得開關電源技術也在不斷地創新。目前，開關電源以小型、輕量和高效率的特點被廣泛應用幾乎所有的電子設備，是當今電子信息產業飛速發展不可缺少的一種電源方式。

01Buck電路分析

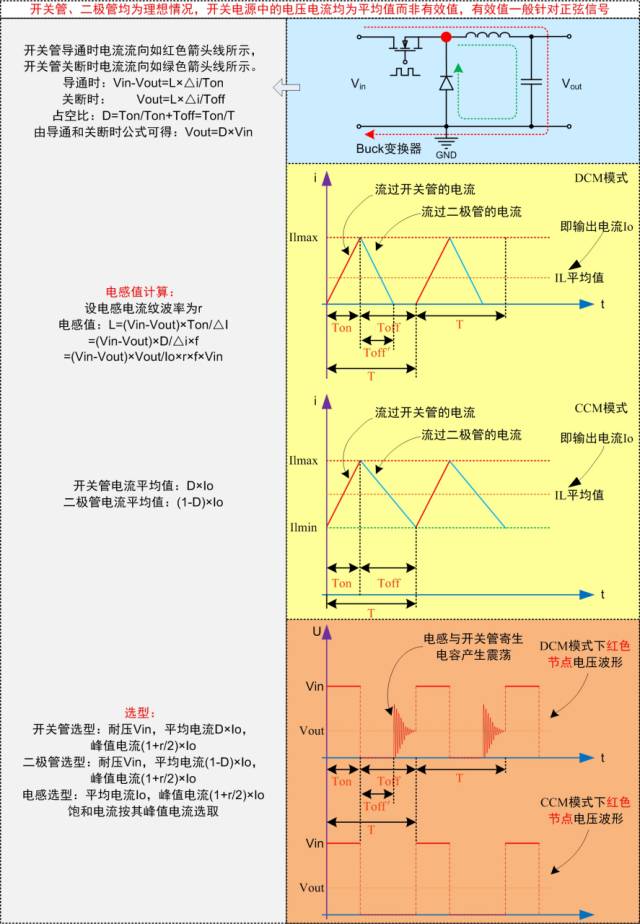

Buck變換器是一種降壓式非隔離開關電源，當開關管導通時，輸入電源通過電感給輸出供電，同時電感存儲能量;當開關管關斷時，電感通過續流二極管給輸出供電;如此反復即可維持輸出產生一個恒定的電壓。其Buck電路拓撲結構以及電路分析計算見圖1所示。

圖1 Buck電路分析

02Boost電路分析

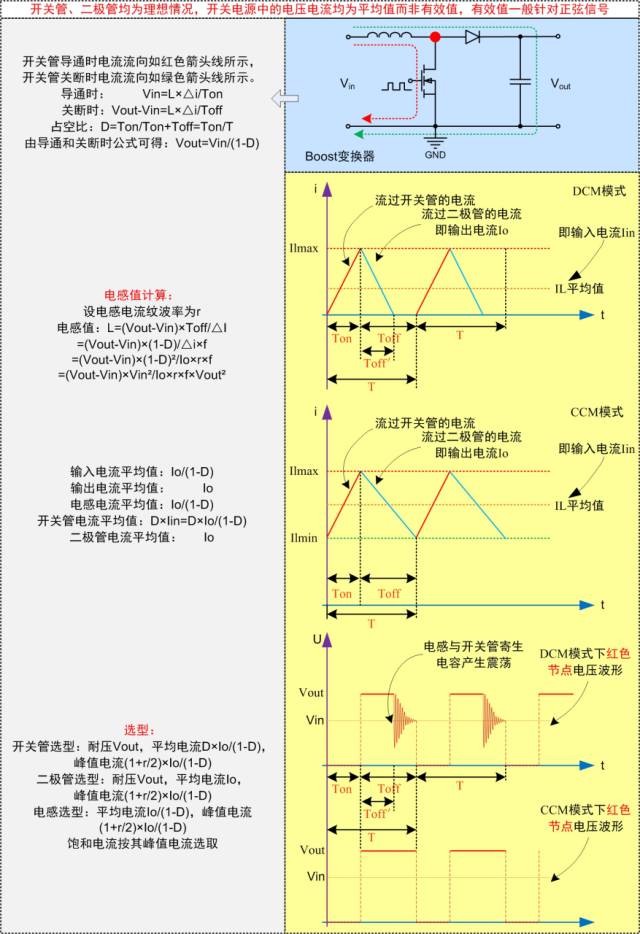

Boost變換器是一種升壓式非隔離開關電源，當開關管導通時，輸入電源通過電感給電感充電，電感存儲能量;當開關管關斷時，輸入電源和電感能量通過續流二極管給輸出供電;如此反復即可維持輸出產生一個恒定的電壓。其Boost電路拓撲結構以及電路分析計算見圖2所示。

圖2 Boost電路分析

03Buck-Boost電路分析

Buck-Boost變換器是一種升降壓式非隔離開關電源，當開關管導通時，輸入電源通過電感給電感充電，電感存儲能量;

當開關管關斷時，電感能量通過續流二極管給輸出供電;

如此反復即可維持輸出產生一個恒定的負電壓。

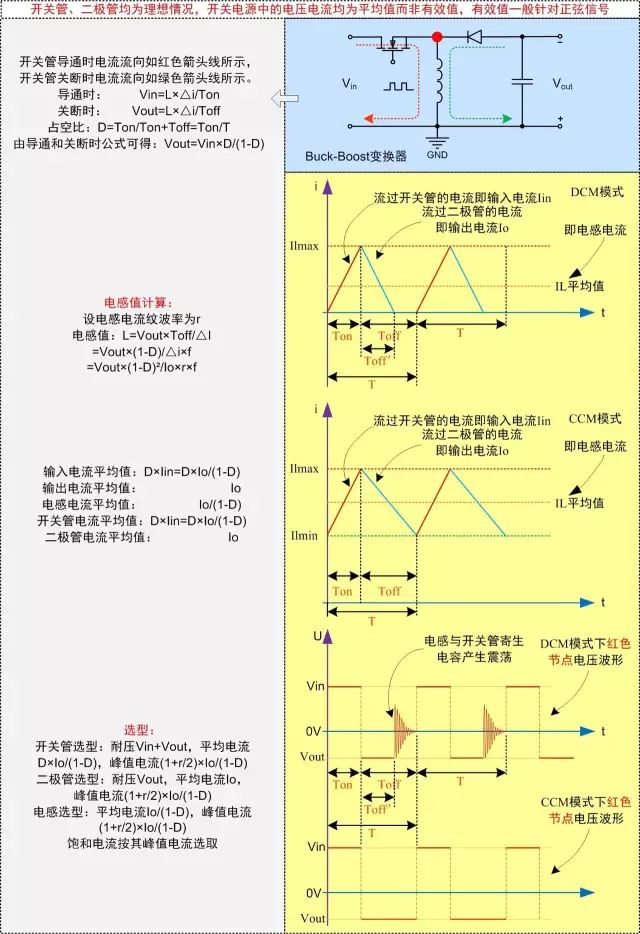

其Buck-Boost電路拓撲結構以及電路分析計算見圖3所示。

圖3 Buck-Boost電路分析
