差動放大電路又叫差分電路，他不僅能有效地放大交流信號，而且能有效地減小由于電源波動和晶體管隨溫度變化多引起的零點漂移，因而獲得廣泛的應用。特別是大量的應用于集成運放電路，他常被用作多級放大器的前置級。

目錄

1.差動放大電路工作原理

2.差動放大電路的作用

3.差動放大電路的特點

1.差動放大電路工作原理

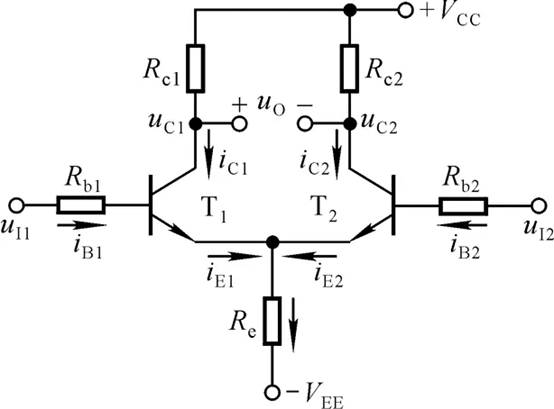

它的工作原理是:當輸入信號Ui=0時，則兩管的電流相等，兩管的集電極電位也相等，所以輸出電壓Uo=UC1-UC2=0。溫度上升時，兩管電流均增加，則集電極電位均下降，由于它們處于同一溫度環境，因此兩管的電流和電壓變化量均相等，其輸出電壓仍然為零。

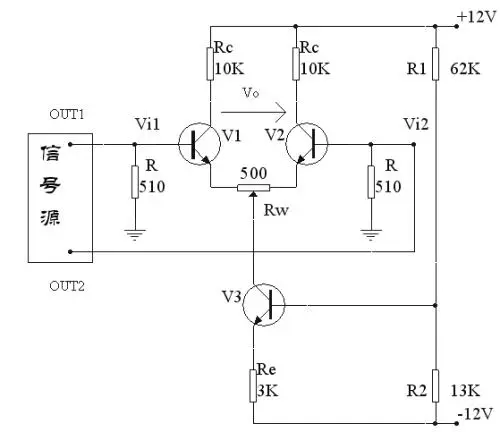

差動放大電路工作原理

2.差動放大電路的作用

1、共模信號---在差動放大管T1和T2的基極接入幅度相等、極性相同的信號。

共模信號的作用，對兩管的作用是同向的，將引起兩管電流同量的增加，集電極電位也同量減小，因此兩管集電極輸出共模電壓Uoc為零。因此，差動電路對稱時，對共模信號的抑制能力強

2、差模信號---在差動放大管T1和T2的基極分別加入幅度相等而極性相反的信號。

差模信號的作用，由于信號的極性相反，因此T1管集電極電壓下降，T2管的集電極電壓上升，且二者的變化量的絕對值相等，因此: 此時的兩管基極的信號為:所以，由此我們可以看出差動電路的差模電壓放大倍數等于單管電壓的放大倍數。

當對差動電路的兩個輸入端加上一對大小相等、相位相反的差模信號，這時第一個管的射級電流增大，第二個管的射級電流減小，且增大量和減小量時時相等。另外，由于輸入差模信號，兩管輸出端電位變化時，一端升高。另一端則降低，且升高量等于降低量。

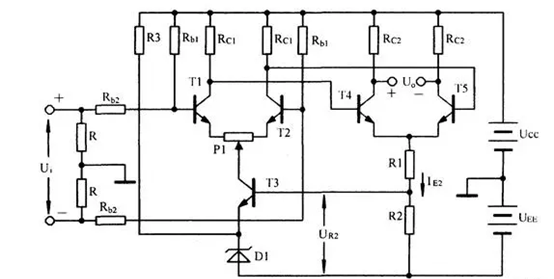

差動放大電路的作用

3.差動放大電路的特點

(1)、差動放大電路的電壓增益為一只晶體管的共發射極放大電路增益的1/2，但是如果取出輸出1和輸出2之間的信號，此時電壓增益與共發射極電路的電壓增益相同。

(2)、差動放大電路的兩個輸出端輸出的是振幅相同，相位相反的信號。

(3)、差動放大電路的工作原理就是：保持兩個發射極的電流和為一個恒定值，兩個發射極線與后連接恒流源。

(4)、晶體管的基極-發射極間的電壓Vbe幾乎為0.6V，而且具有-2.5mV/℃的溫度系數，因此溫度變化會導致Vbe發生變化，從而就會影響放大電路的穩定性。我們稱Vbe的變化量乘上增益為溫度漂移。但是差分放大電路對兩個管子的輸入差進行放大，兩個管子的Vbe的溫度變化會相互抵消，不會出現在輸出電路，有效地減少了溫漂的影響(必須保持兩個管子的溫度特性一致)。

(5)、可以采用雙晶體管的集成IC來保持管子的特性盡量保持一致，其中關鍵的是不僅要保持兩個管子Vbe的溫度特性保持一致，還要保持Vbe器件本身的特性誤差造成的影響。
