二極管加電容還有一個比較經典的用法就是倍壓電路（voltage-multiplier circuits），這個以前在電視機和顯像管中比較常用，現在用得比較少了，我們稍微了解一下即可。簡單來說，倍壓電路可以將輸出電壓變?yōu)檩斎腚妷悍逯礦m的2倍。其電路圖如下所示

圖 2-6.01

當輸入電壓vi處于正半周時，二極管D1導通，D2截止，輸入電壓對電容C1充電至Vm，充電回路如下圖所示：

圖 2-6.02

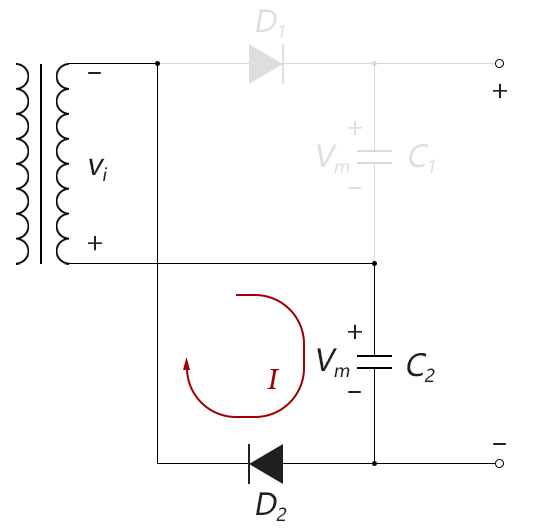

當輸入電壓vi處于負半周時，二極管D2導通，D1截止，輸入電壓對電容C2成電至Vm，充電回路如下圖所示。此時，由于C1被二極管D1所阻擋而無法放電，C1電壓維持在Vm。

圖 2-6.03

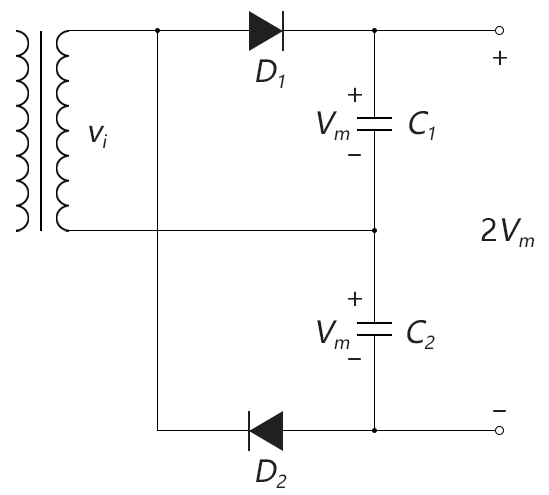

最終，輸出電壓即為電容C1和C2上的電壓總和：2Vm。當沒有接負載時，由于電容無法放電，整個電路的輸出電壓即可維持在2Vm，達到倍壓輸出效果，如下圖所示：

圖 2-6.04

除此之外，還有3倍壓、4倍壓電路
