BUCK電源電路的工作模式介紹

問：Buck電路的占空比D=Vout/Vin是一直成立嗎?

答：不是，DCM模式下占空比與電感感量以及輸出電流和開關頻率相關。

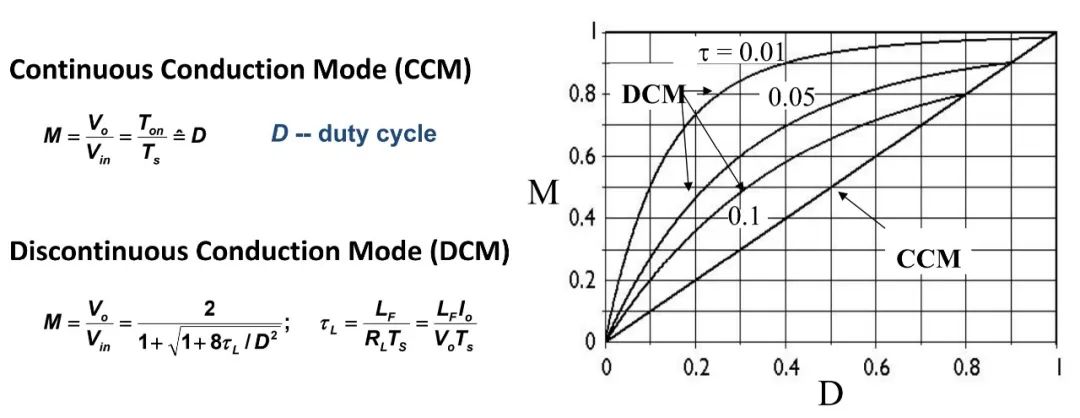

解釋：Buck電路分為三種工作模式，分別是CCM(連續模式)，BCM(臨界導通模式)，和DCM(斷續導通模式，一般是輕載下為DCM模式)。在CCM和BCM模式下D=Vout/vin，DCM模式下占空比與電感感量以及輸出電流和開關頻率相關，并不等于Vout/vin(見下圖公式)。

DCM模式特點：

DCM模式的轉換效率更高些，屬于能量完全轉換;

輸出電流的紋波比CCM大;

輸出電壓受負載影響，為了控制電壓恒定，占空比必須隨著負載電流的變化而變化。

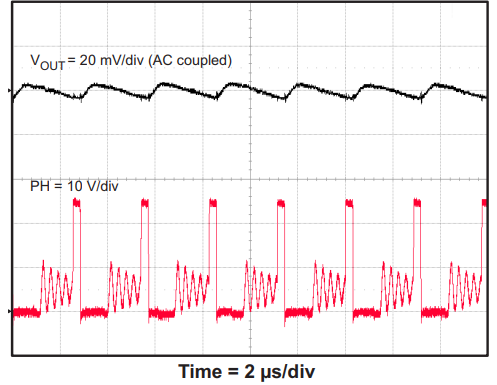

開關節點波形，會產生振蕩現象，見下圖所示;(所以有時會在輸出端見到假負載電阻，不讓其工作在DCM模式)
