在現代電子電路中，變容二極管是一種常見的半導體元件，它的核心特點是電容值可隨外加電壓變化，使其在調諧電路、頻率合成及無線通信等應用中占據重要地位。

一、變容二極管的工作原理

變容二極管的本質是PN結二極管，但它主要工作在反向偏壓狀態，以利用PN結的電容效應。當給PN結施加反向偏壓時，N區的自由電子被正極吸引，P區的空穴被負極吸引，形成一個無載流子的耗盡層。

耗盡層的厚度隨反向偏壓變化，進而影響二極管的電容量C，滿足公式：

C = kS/d

其中：

- C 是結電容；

- k 是介電常數；

- S 為PN結的有效面積；

- d 為耗盡層寬度。

從公式可知，耗盡層越寬，結電容越小；耗盡層越窄，結電容越大。因此：

- 增大反向偏壓 → 耗盡層加寬 → 結電容減少；

- 減小反向偏壓 → 耗盡層變窄 → 結電容增加。

這一特性使變容二極管成為可調諧電容器，廣泛應用于無線通信、電路調諧、頻率控制等領域。

二、變容二極管的主要特性

1. 電容可調特性

變容二極管的核心特點是電容隨反向偏壓變化，適用于頻率調諧和自動匹配系統。

2. 非線性特性

反向偏壓與結電容的關系是非線性的，即電容變化并非嚴格等比例。在不同工作電壓范圍內，電容變化率不同，這一特性在設計時需加以考慮。

3. 工作頻率范圍廣

變容二極管通常適用于高頻和超高頻電路，可在射頻、微波通信系統中使用，其性能在MHz-GHz級別范圍內表現優異。

4. 低損耗、響應快

變容二極管的響應速度快，可在高速調制、自動增益控制等應用中起到關鍵作用。同時，其功耗較低，適用于節能電路設計。

5. 封裝形式多樣

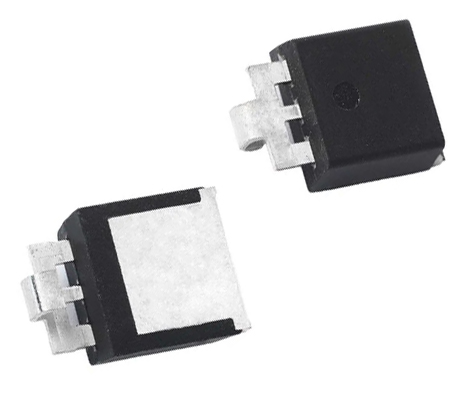

根據應用場景，變容二極管有玻璃封裝（玻封）、塑料封裝（塑封）、金屬封裝（金封）、表面貼裝（SMD）等形式，滿足不同功率和電路需求。

三、變容二極管的典型應用

1. 無線電調諧

在收音機、電視調諧電路中，變容二極管配合振蕩器電路使用，通過改變反向偏壓來調節接收頻率。

2. 頻率合成器

變容二極管用于鎖相環（PLL）電路，通過電容變化調整振蕩頻率，實現高精度頻率控制。

3. FM調制電路

在FM發射機中，變容二極管用于調制信號頻率，使之隨輸入信號的電壓變化而變化，實現頻率調制（FM）。

4. 自動增益控制（AGC）

在無線通信系統中，變容二極管可用于控制放大器增益，優化信號質量，提高系統穩定性。

結論

變容二極管因其電容可變特性、非線性特征、低損耗及高頻適應性，在無線通信、調諧系統、頻率合成等領域發揮著重要作用。了解其工作原理及主要特性，不僅能幫助工程師優化電路設計，還能提高電子設備的穩定性和性能，使其在現代電子技術中更具價值。
