升壓電源在電子電路中被廣泛應用，能夠有效地將較低電壓轉換為更高的穩定電壓。然而，在實際應用過程中，負載短路可能會導致電源出現過電流問題，進而影響電路的正常運行，甚至損壞關鍵元器件。

一、升壓電源短路故障的成因

升壓電源的工作原理決定了其在短路情況下容易出現嚴重的過電流問題。以下是導致短路的幾種常見原因：

- 負載阻抗異常降低：當負載阻抗低于正常工作范圍，輸出端電流急劇上升，可能造成電路過載甚至短路。

- 元器件失效：電感、電容或功率開關管（如MOSFET）在長時間工作后可能因老化或損壞導致短路。

- PCB布線缺陷：設計不合理的PCB走線可能導致意外短路，如焊接不良或導線間距過小。

- 外部因素干擾：導電顆?；蚱渌愇锫淙腚娐钒迳希赡苄纬梢馔獾亩搪仿窂?。

二、過電流問題及其影響

當升壓電源輸出端發生短路時，電流可能瞬間達到數倍于額定電流，進而引發一系列嚴重的后果：

1. 低側開關和高側開關的損壞

升壓電源通常由低側開關（如MOSFET）和高側整流元件（如二極管或同步整流MOSFET）構成。當短路發生時，低側開關的電流將迅速上升，超出其設計的最大額定電流。這可能導致MOSFET因熱量過大而失效，甚至出現擊穿現象。此外，整流二極管（或同步整流FET）可能因短時間內通過過大電流而過熱損壞。

2. 電感飽和導致涌流

電感是升壓電源中的關鍵儲能元件。在短路情況下，電感的磁通密度可能超過飽和值，導致儲能能力下降。此時，電感的阻抗降低，無法限制電流上升速率，最終可能引發更大的短路電流沖擊。

3. 短路導致電源IC保護機制失效

許多升壓電源IC具有限流保護功能，然而，在某些情況下，保護機制可能無法及時生效。例如：

- 若短路電流遠超IC的設定限流值，IC可能因熱量積累而觸發熱關斷。

- 若保護機制響應速度較慢，短時間的過流仍然可能對電路造成損壞。

- 若IC內部沒有足夠的保護機制（如軟啟動、反壓保護），短路可能導致內部電路失效。

三、應對措施與優化設計

為了降低短路故障帶來的影響，設計和應用升壓電源時應采取以下措施：

1. 采用高效的限流保護電路

現代電源IC通常內置限流功能，如周期限流（Cycle-by-cycle Current Limiting）或峰值電流限制（Peak Current Limit）。這些保護機制能夠在短路發生時快速響應，避免低側開關承受過大電流。

此外，還可以在外部增加保險絲或電子熔絲（eFuse）作為額外保護，確保短路發生時迅速切斷電流。

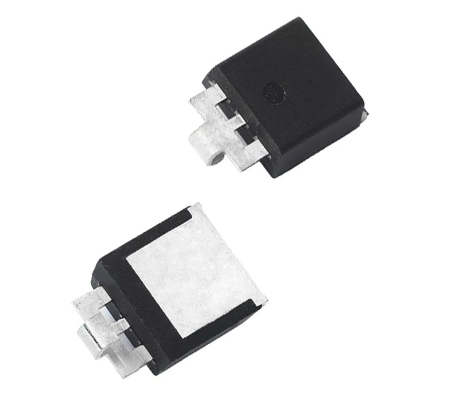

2. 選擇耐沖擊能力強的MOSFET和二極管

為了減少短路對開關元件的損害，可以選擇更高額定電流和耐壓能力的MOSFET，并搭配低損耗、高瞬態電流承受能力的整流二極管。例如：

- 低Rds(on) MOSFET可以減少短路時的功率損耗，提高耐用性。

- 超快恢復整流二極管（Ultra-fast Recovery Diode）能夠減少反向恢復時間，降低短路時的損壞風險。

3. 采用背柵控制技術減少寄生二極管導通

在同步整流模式下，高側MOSFET的寄生二極管可能會在短路時提供不受控的電流路徑，導致額外的損害。部分電源IC支持背柵控制（Back-gate Bias Control），能夠在短路時強制關閉寄生二極管，從而減少短路電流的沖擊。

4. 設計合理的電感參數

選擇合適的電感值可以有效降低短路情況下的涌流。關鍵考慮因素包括：

- 增加電感值可以限制短路時的電流上升速率。

- 降低DCR（直流電阻）可以減少短路時的功率損耗，降低發熱量。

- 選用飽和電流較高的電感，避免因短路導致電感進入飽和區，失去儲能作用。

5. 增加軟啟動與短路檢測機制

- 軟啟動（Soft Start）功能可以防止電源在短路情況下突然施加過大電流，降低沖擊風險。

- 短路檢測機制可以在短路發生后快速關斷開關管，避免電源進入危險工作狀態。

四、 實際案例分析

某公司在開發便攜式設備時，采用了一款基于同步整流的升壓電源。在早期測試中發現，當輸出端意外短路時，電源IC雖然具有限流保護，但仍然在短時間內燒毀了高側MOSFET。經過分析發現，主要問題是：

- 高側MOSFET的寄生二極管在短路瞬間導通，造成不可控的大電流。

- 選用的MOSFET耐流能力較弱，無法承受短時間的大電流沖擊。

- 電感的DCR較高，導致短路電流難以快速衰減。

針對以上問題，工程師優化了設計方案：

1. 選用了支持背柵控制的升壓IC，防止短路時寄生二極管導通。

2. 更換更高耐流能力的MOSFET，提高短路承受能力。

3. 采用更低DCR的電感，并適當增加電感值，減少短路瞬間的電流上升速率。

經過優化后，新版本電路在短路測試中表現穩定，短路保護機制能夠有效防止元件損壞。

結論

升壓電源在短路情況下容易發生過電流問題，進而導致開關元件損壞、電感飽和、甚至整個電源IC失效。通過優化限流保護、采用高質量元件、優化電感參數、增加短路檢測與軟啟動功能，可以有效降低短路故障的影響，提高電源的可靠性。在實際應用中，合理的設計和預防措施可以確保升壓電源在各種工況下穩定運行，減少故障風險。
